Общие данные

Объект представляет собой 5-этажное здание многофункциональное детского центра, расположенное в строящемся жилом районе «Sun Vill». За проектный ноль принята отметка пола первого этажа жилой части.
Высота этажей - 4,2; 3,9; 3,0 м. Этажи связаны вертикальными коммуникациями.
Месторасположение проектируемого объекта – Удмуртская Республика, муниципальный округ Завьяловский район, село Первомайский, улица Архитектора П.П. Берша.
Класс функциональной пожарной опасности:
Ф1.1 – детские заведения;
Ф2.1 – здания молодежных клубов; спортивные сооружения трибунного типа; библиотеки, другие подобные учреждения с количеством посадочных мест, определяемого нормативным расчетом для посетителей в крытых помещениях;
Ф3.2 – заведения общественного питания: закусочные, столовые, кафе, рестораны;
Ф4.1 – организации детского дополнительного образования.

Социально-экономическое обоснование

В последние десятилетия в России наблюдается тенденция к застройке городов однотипными многоэтажными микрорайонами, которая широко критикуется СМИ из-за ряда проблем связанными с отсутствием качественной инфраструктуры и игнорированием культурного контекста городов. Плотность населения новых районов как правило досочно высокая и большая часть населения представляют собой молодые семьи с детьми, которые не могут найти внешкольный досуг среди многоэтажной застройки. По этой причине целесообразно размещать МДЦ в новых развивающихся районах для создания, располагающего к коммуникации и развитию пространства для детей.
Территория выбранная для постройки МДЦ расположена восточнее вновь строящегося района «SunVill», который представляет собой комплекс домов средней этажности. Транспортная структура на выбранной территории находится в развивающемся проектируемом состоянии. Остановки общественного транспорта могут быть определенны в необходимых местах. Существующие остановки общественного транспорта находятся в пешеходной доступности. Следует отметить, что территория расположена вблизи Устиновского района – района с самой высокой численностью населения, с уже развитой транспортной системой. От центра до территории МДЦ дорога займет: 30 минут на автомобиле, 59 минут на общественном транспорте с одной пересадкой, 67 минут на общественном транспорте без пересадок, 50 минут на велосипеде или самокате, 104 минуты пешком. Также территория расположена в 15 минутах езды на автомобиле от деревни Хохряки, для молодого население которой МДЦ также будет актуально.

Генеральный план

Форма участка вытянута с севера на юг, приближена к прямоугольнику. Площадь участка составляет 7,5 ГА. Ширина участка- 223,3 м, длина- 343,8 м. Уклон участка с запада на восток составляет 4,5 м.
Зонирование территории определено с учетом расположения здания, сторон света и функционального назначения зоны. Выделены следующие зоны:
Главная площадь при центральном входе (запад) – для проведения общешкольных мероприятий, экстренной эвакуации из здания. Габариты площадки обеспечивают возможность построения обучающихся по классам для проведения торжественных линеек.
Физкультурно-спортивная зона (север) – зона включает в себя футбольное поле, площадку для гандбола, баскетбольные площадки, площадку для воркаута, беговые дорожки для сдачи нормативов. Уровень шума в учебных помещениях не превышает гигиенические нормативы для помещений жилых, общественных зданий и территории жилой застройки.
Учебно-опытная зона (юг) – участок для занятий начальных классов, участок полевых и овощных культур, плодовый сад и питомник, участок цветочно-декоративных растений, участок для коллекционно-селекционной работы, теплица с зооуголком, парники, площадка для занятия биологией на воздухе (с навесом).
Хозяйственная зона (восток) – площадка разгрузки для кухни столовой, вывоз отходов.
Также на территории МДЦ предусмотрены:
Стоянки автомобилей (общей сложностью 42 машиноместа)
Зоны отдыха
Площади покрытий:
Озеленение – 42 610,84 м2;
Тротуарная плитка – 15 943,32 м2;
Прорезиненное покрытие – 8 605,45 м2;
Асфальтовое покрытие – 1 791,43 м2;
Деревянный настил – 2 568,24 м2;
Плодородный слой земли – 3 451,29 м2.
Для озеленения выбраны:
Арония – многолетний кустарник высотой 0,5-1 метр;
Дерн белый – кустарник высотой 0,4-1 метр;
Липа мелколистная – лиственное дерево высотой 3-3,9 метров;
Клен остролистный – дерево высотой 3-3,9 метров;
Сосна сибирская кедровая – хвойное морозоустойчивое и теневыносливое дерево высотой 3-3,9 метров.

Транспортное обеспечение

В пешей доступности от территории строительства расположено 5 остановок общественного транспорта: Восток микрорайон, Архитектора Берша, Школа искусств (ул. Сабурова), Разворотное кольцо, Сабурова, что дает возможность быстро добраться до МДЦ из любой части города, а также из некоторых районов Завьялово. Для персонального автотранспорта въезд осуществляется с улицы Архитектора Берша, автомобильные пути района «SunVill» находятся в разработке.

Объемно-планировочное решение

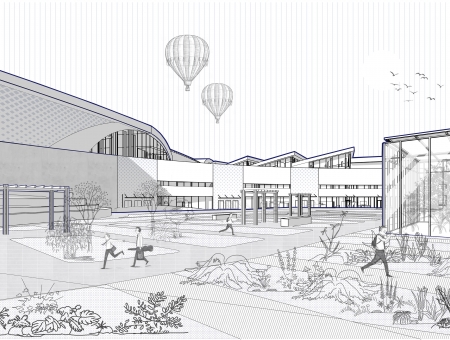

Здание многофункционального детского центра представляет собой легкий летящий объем белого цвета, чередующегося с остекленной поверхностью. Центром объема является атриумное пространство, к которому присоединяются три крыла: спортивное, учебное и презентационное. Полная перечень помещений представлена в таблице 1.1. Центральный вход в здания расположен с западной стороны на отметке +0,000. Также с западной стороны расположены вход в спортивное крыло и вход в презентационный крыло. Дополнительные входы расположены с противоположной стороны здания на отметке -3,900: входы непосредственно в вестибюль с северной и южной сторон, вход в бистро, вход в аграрный класс, вход в склады зимнего и летнего спортивного инвентаря, вход для персонала кухни столовой. Здание имеет переменную этажность, общее число этажей составляет 5 этажей (-1…4 этажи).

Конструктивное решение

Конструктивная система – каркасная. Колонны сечением 400 на 400 мм в зоне для посетителей и колонны сечением 800 на 800 мм в зоне спортивного бассейна и в зоне зрительного зала, шаг переменный. Фундамент из сборных железобетонных свай. Предусмотрено сборно-монолитное междуэтажное перекрытие толщиной 250мм. В качестве материала внутренних стен были выбраны кирпич и ГВЛ. Изогнутая крыша выполнена из пространственной структуры, обшитой глянцевыми белыми панелями. Наружные стены выполнены из витражного остекления со стоечно-ригельной системой. Входные двери стеклянные в алюминиевом коробе. Мероприятия по обеспечению доступа инвалидов
Проектом предусмотрены доступность и удобства для МГН. На участке предусмотрены пешеходные пути, ширина которых составляет не менее 2 метра. Автостоянка оснащена специализированными расширенными местами для транспортных средств инвалидов, передвигающихся на кресле коляске в количестве не менее 10% от общего числа мест. В здании предусмотрены четыре пассажирских лифта грузоподъемностью 1150кг и габаритами кабины 2 300 мм на 2 300 мм.
В зрительном зале предусмотрены специализированные места для людей, передвигающихся на инвалидных креслах, а также запроектирован вертикальный подъёмник для выхода на сцену. Глубина тамбуров составляет не менее 2 450мм, ширина варьируется от 9 500 мм до 21 000 мм. Ширина дверных полотен и открытых проемов в стене, а также выходов из помещений и коридоров на лестничную клетку не менее 0,9 м. На всех этажах запроектированы расширенные кабинки в общих санузлах.

Безопасность и экологичность

Вертикальные связи части для посетителей осуществляются по эвакуационным лестничным клеткам типа Л1 в количестве 8 штук. Высота горизонтальных участков путей эвакуации в свету не менее 2 м, ширина горизонтальных участков путей эвакуации не менее 1 м. Эвакуация с минус первого и первого этажей осуществляется на непосредственно наружу. Проектом предусматривается ширина лестничных площадок не менее ширины марша, ширина маршей не менее 1,35 м. Ширина эвакуационных выходов позволяет с учетом геометрии эвакуационного пути через проем или дверь беспрепятственно пронести носилки с лежащим на них человеком. Из зрительного зала предусмотрено 2 эвакуационных выхода, выполненный из огнестойких материалов. Эвакуация со сцены зрительного зала осуществляется через зрительный зал или эвакуационную лестницу. Вокруг здания предусмотрен противопожарный проезд, имеющий ширину 4,2 м и находящийся на расстоянии 5-6 м от здания.
Проектом предусмотрен специальный бетон со шлаком металлургической промышленности в составе. В будущем этот стройматериал тоже может быть утилизирован без вреда для окружающей среды. Оконные стекла здания экономят электроэнергию за счет теплоизоляции, которая не дает помещениям перегреваться летом и охлаждаться зимой. Специальные системы фильтрации воздуха очищают его от вредных примесей для подачи как внутрь, так и наружу. Ночью система охлаждения запасается льдом, который использует для понижения температуры в здании в часы пик. Система освещения рассчитана на разные погодные условия с учетом времени дня и сезона. Специальные датчики приглушают освещение в помещении, где в течение 15 минут не происходит движения. В бассейнах предусмотрена система фильтрации воды.
