Общая характеристика объекта

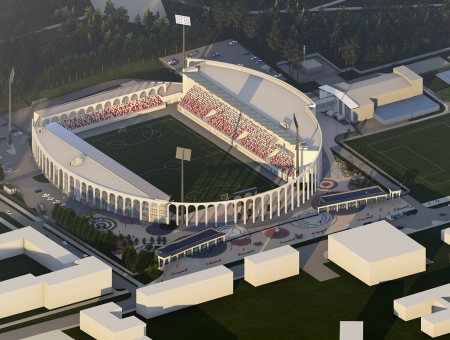

Объектом проектирования является здание ледовой арены. Площадка проектируемой ледовой арены располагается на месте существующего стадиона «Уральский трубник» на пересечении проспекта Ильича и улицы Физкультурников в городе Первоуральске. На участке располагается здание ледовой арены, состоящее из трех трибун на 5000 зрителей, а также два контрольно-пропускных пункта КПП1 и КПП2.

Градостроительное решение

Площадка под строительство находится на территории стадиона Трубник город Первоуральск Свердловской области. Участок имеет площадь 5,6 га. На участке расположен старый открытый стадион, построенный в середине прошлого века, а также спортшкола, вспомогательные постройки и спортплощадки. С севера площадка граничит с проспектом Ильича застроенным жилыми и общественными зданиями, с запада с участком наполненным спортивными объектами, с юга расположен кинотеатр Космос и парк, с востока улица Физкультурников, застроенная жилыми зданиями начала прошлого века.

Главные входы на территорию расположены со стороны проспекта Ильича через два контрольно-пропускных пункта. Въезд на участок осуществляется со стороны улицы Физкультурников и со стороны проспекта Ильича. Въезд в хозяйственную зону предусмотрен с улицы Физкультурников. Строительство и ввод в эксплуатацию ледовой арены «Уральский трубник» осуществляется в один этап.

Территория ограждена забором высотой 2,5 м. На въездах и входах предусмотрено размещение контрольно-пропускных пунктов. Все калитки снабжены электронными замками. На территории предусмотрено видеонаблюдение.

Архитектурное решение

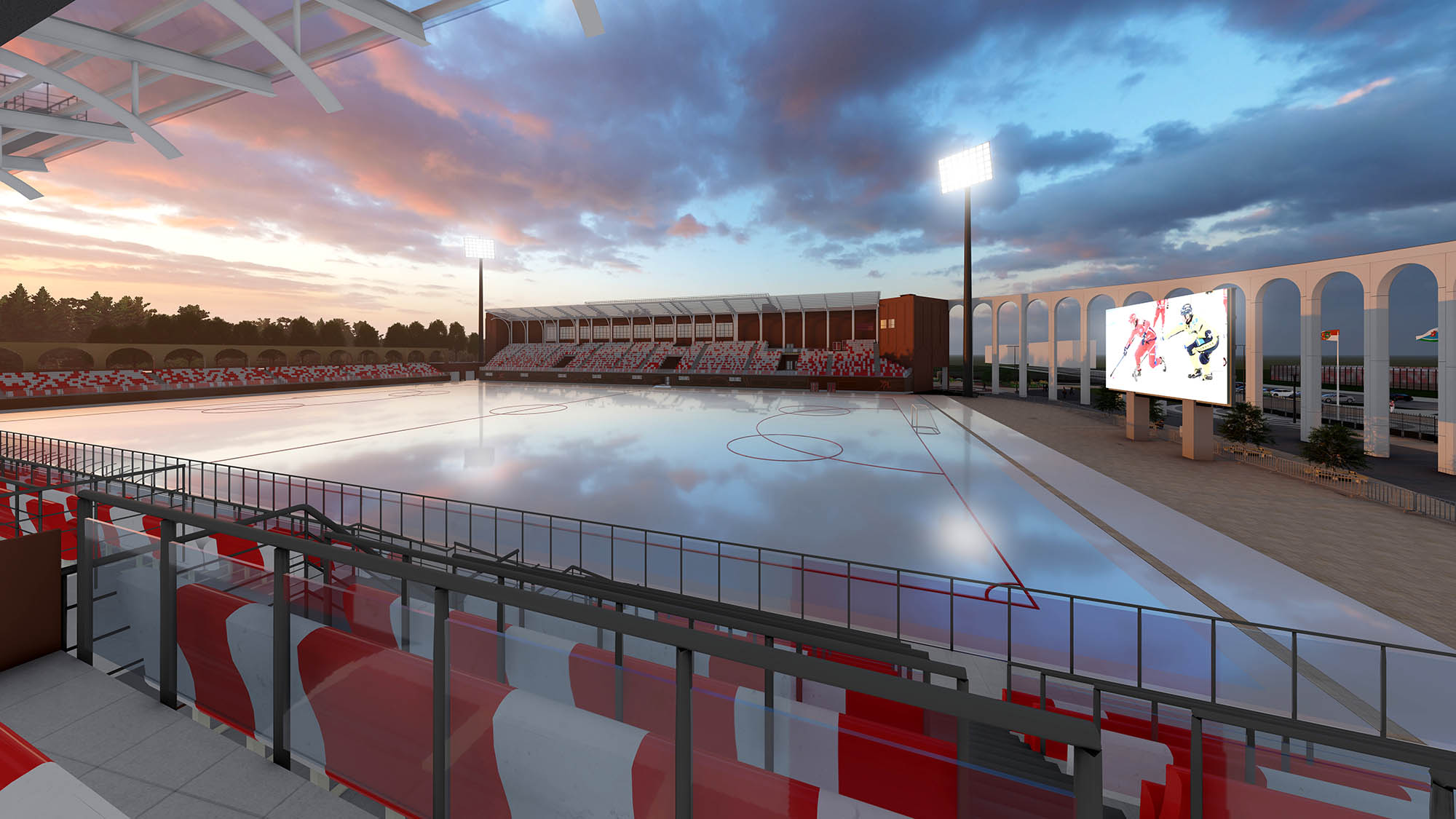

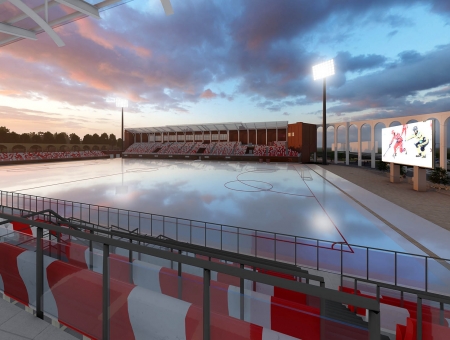

Настоящим проектом предлагается строительство открытой ледовой арены с искусственным льдом и трибунами на 5000 мест в стилистике, подчеркивающей историю места и зрелищную функцию. Спортивное ядро стадиона включает в себя 3 трибуны: А, Б, В.

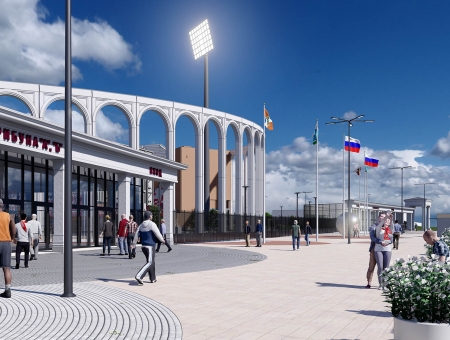

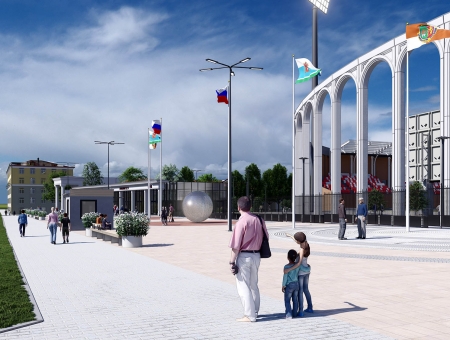

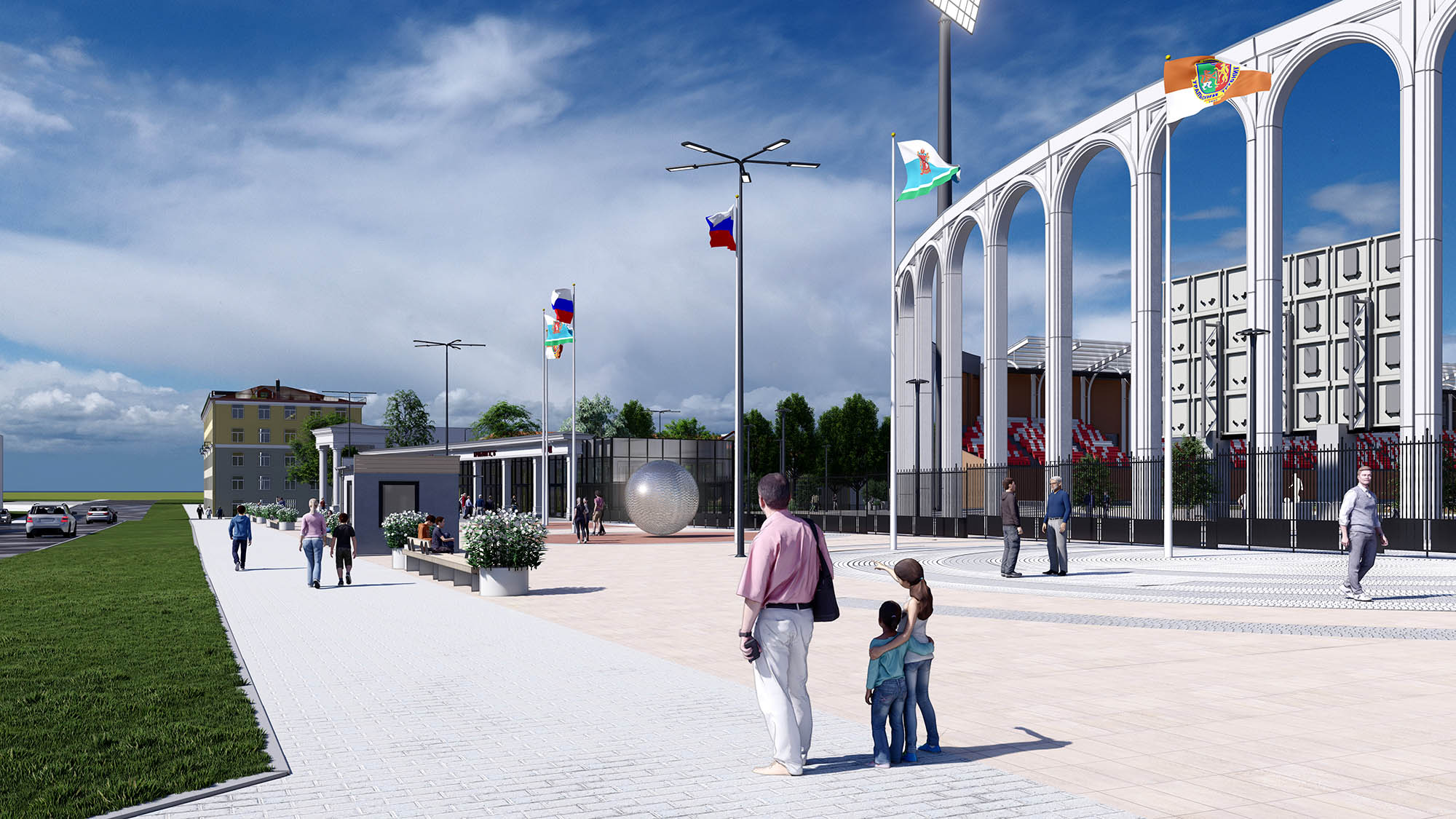

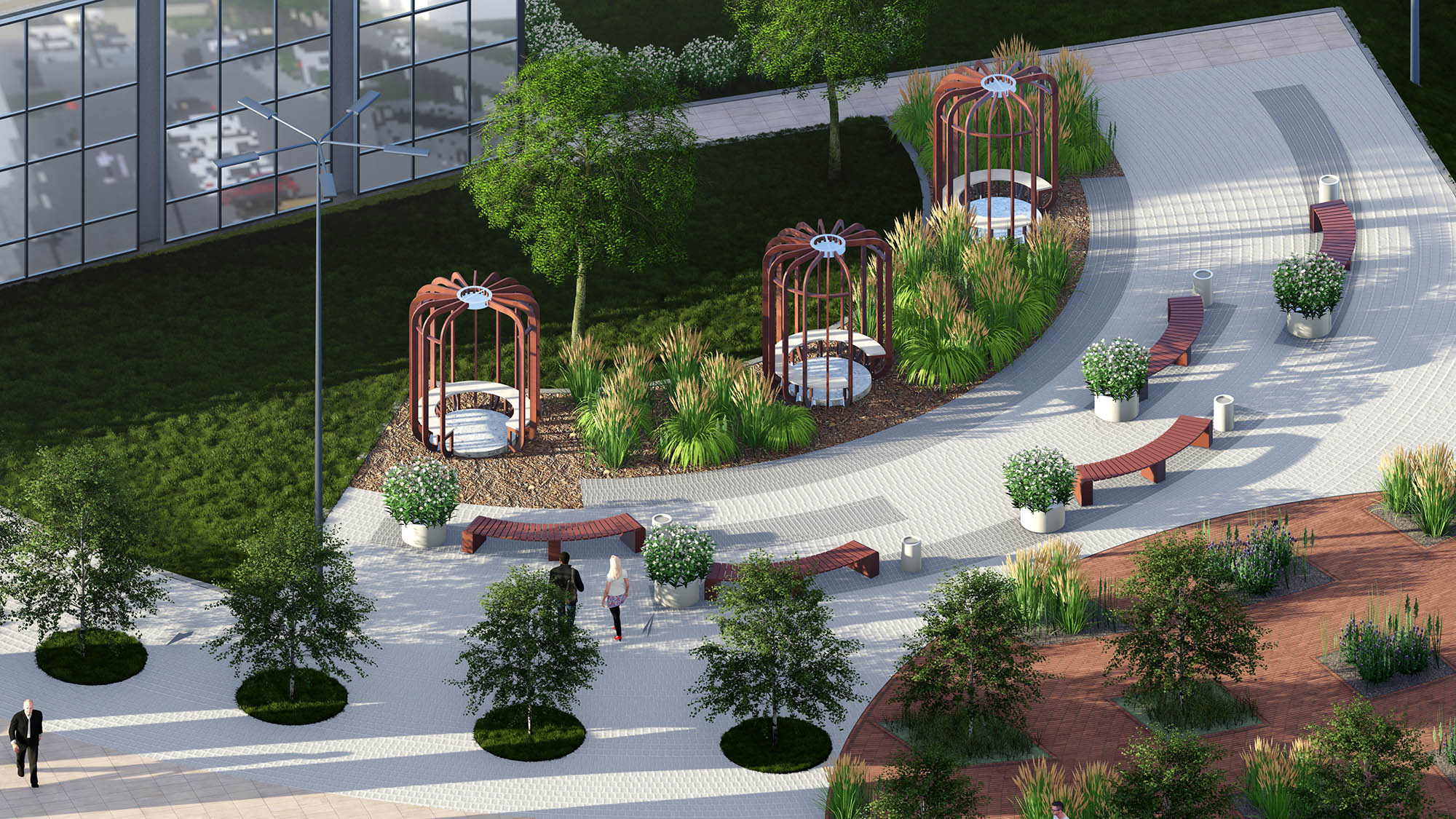

На территории стадиона проектом предусмотрено размещение 2-х въездных и 2-х пешеходных досмотровых КПП, входной площади с цитатами исторических ротонд и скульптурной группой в современном стиле, 4-х открытых спортивных площадок (волейбол, баскетбол/теннис, городки, ворк-аут), а также пешеходной аллеи, расположенной вдоль стен стадиона.

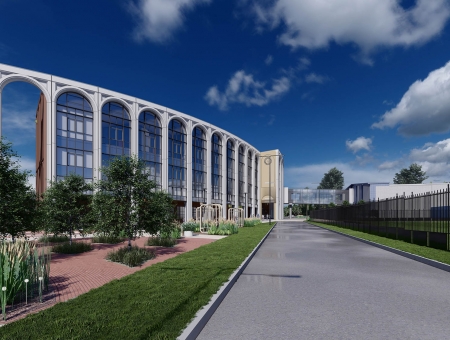

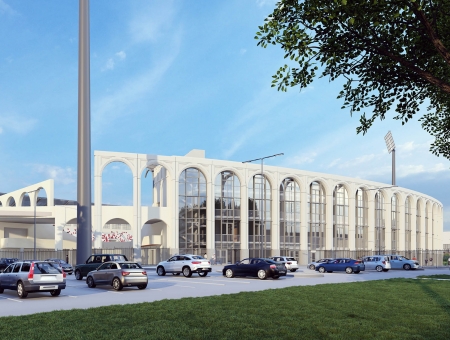

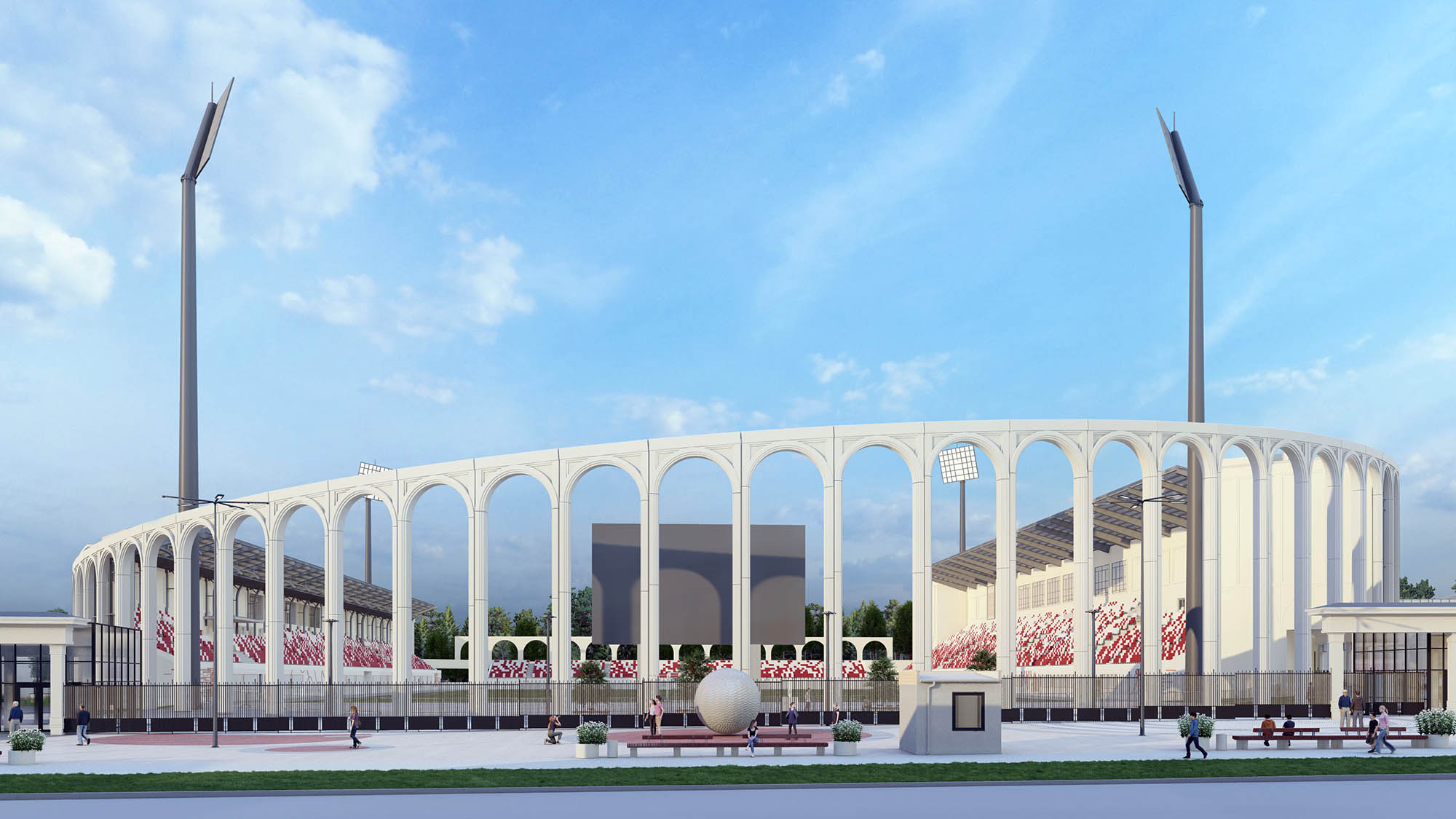

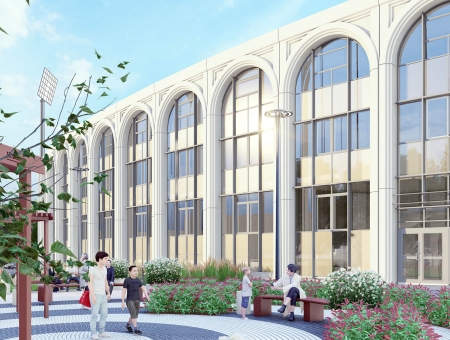

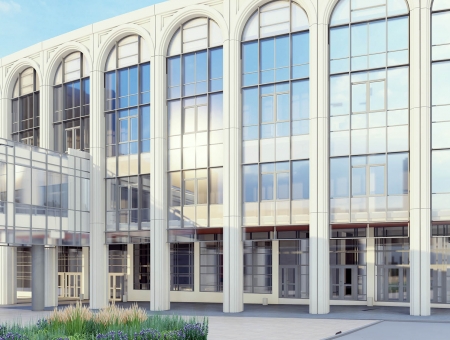

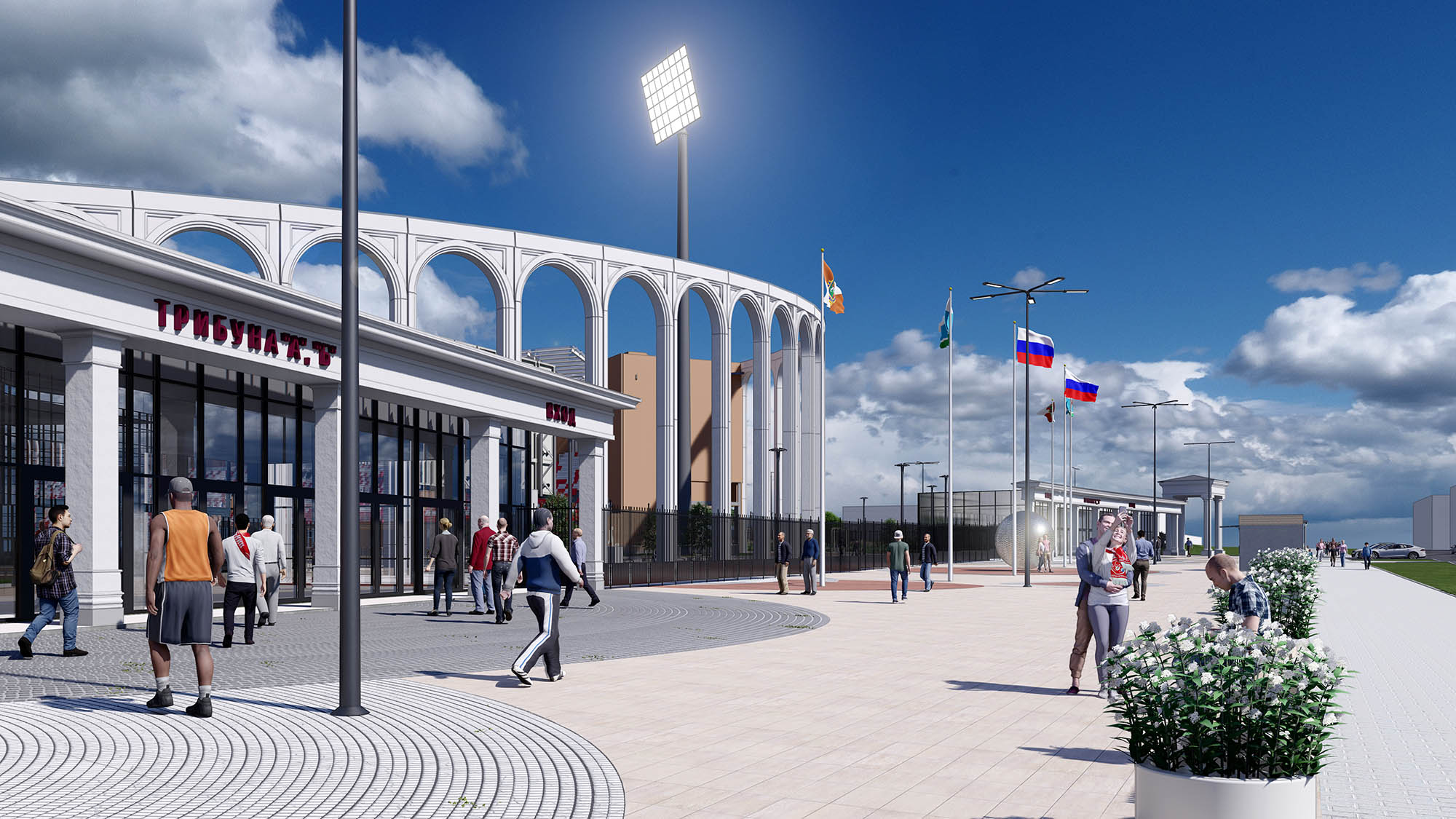

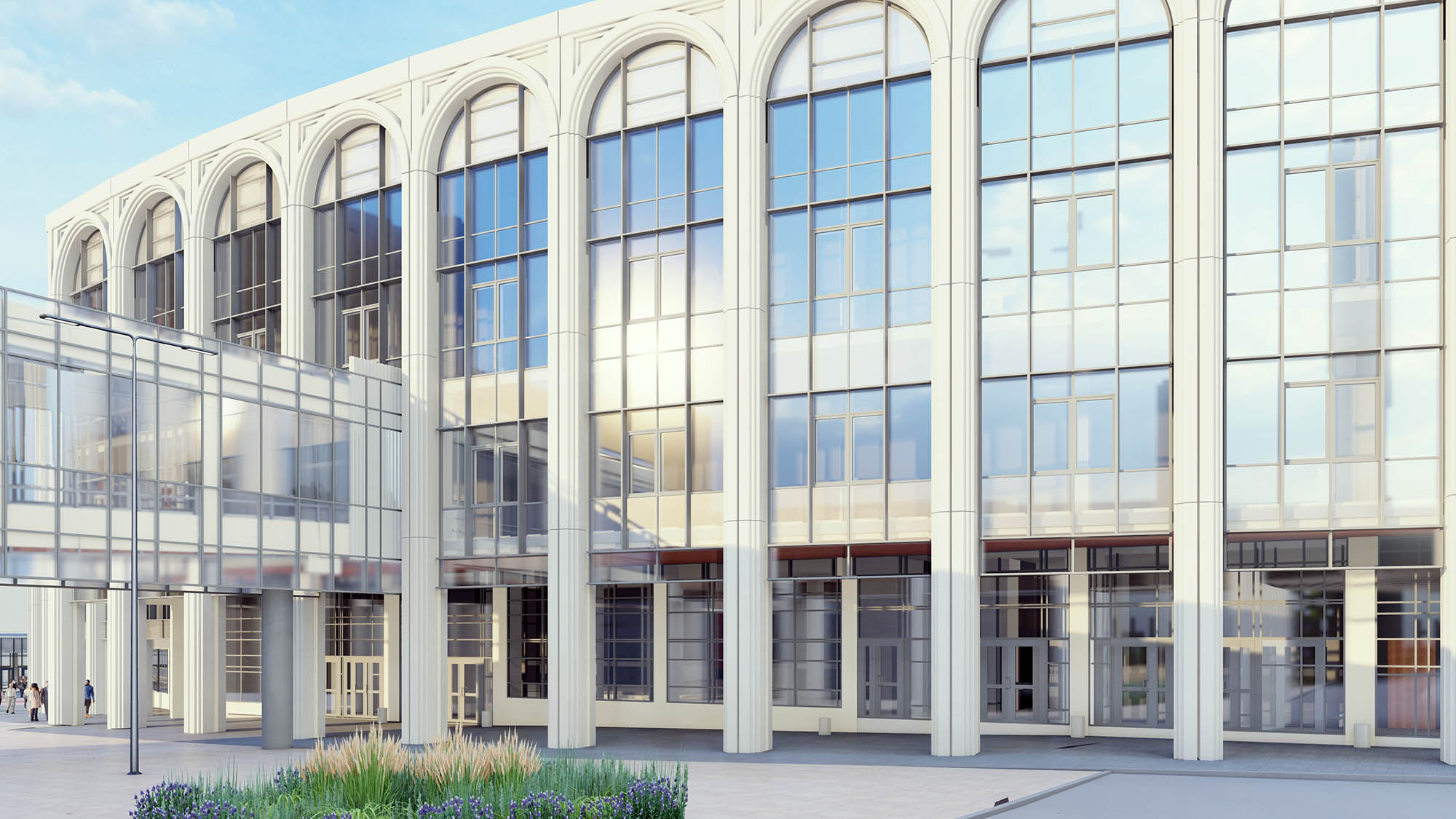

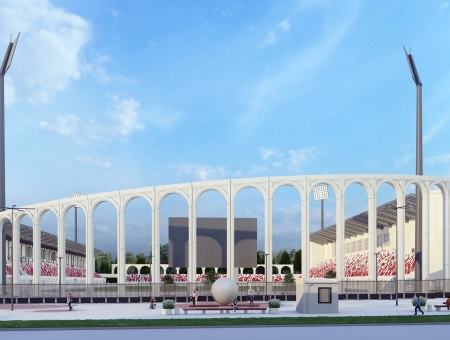

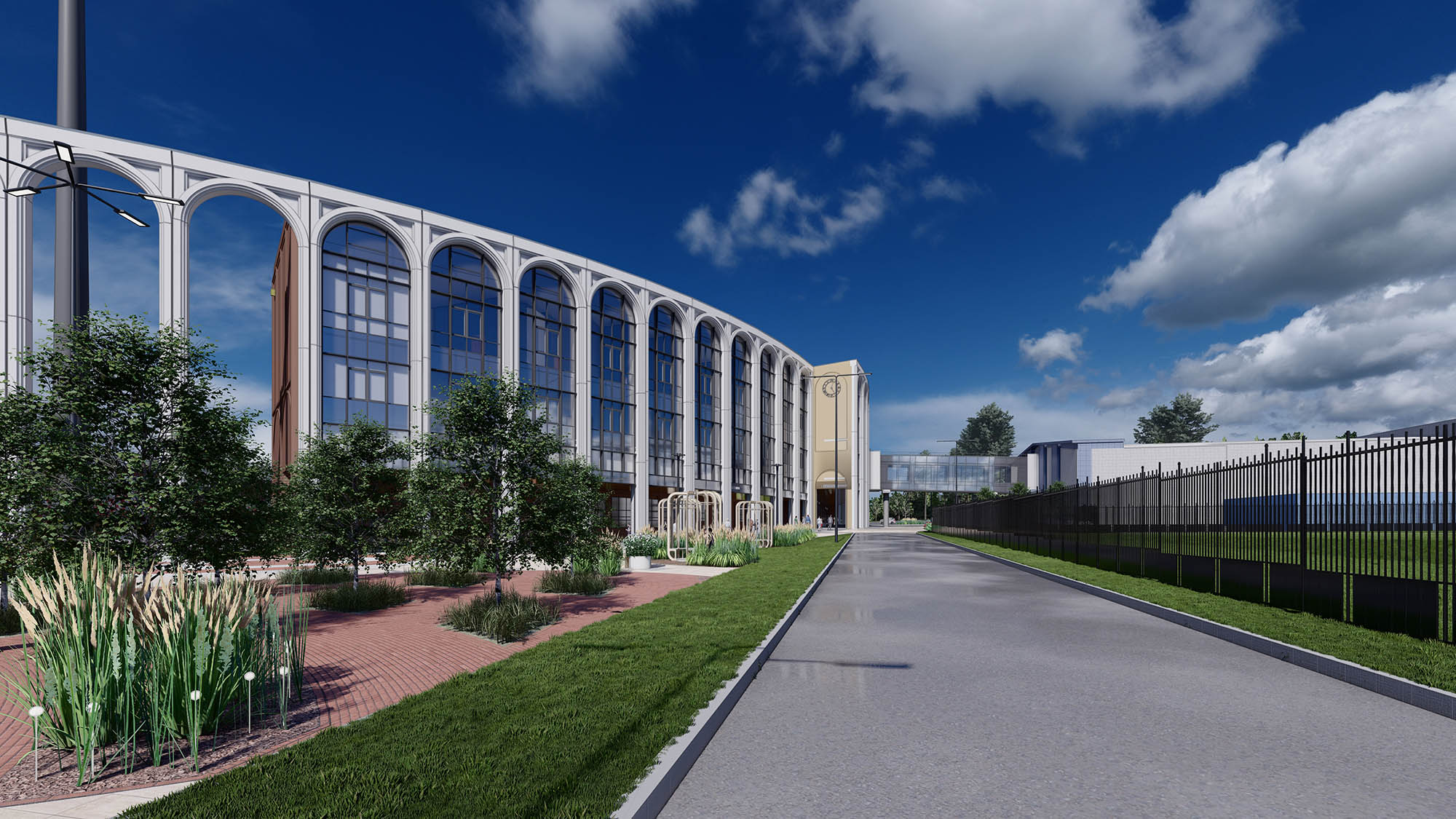

Главный фасад стадиона, выходящий на проспект Ильича, пространственно связывает главную площадь и спортивную арену посредством непрерывной арочной конструкции. Арочная тема повторяется на протяжении всего овала стадиона и является основным фасадным мотивом сооружения.

Объемно-планировочное решение

Объемно планировочные решения объекта предусматривают зонирование на спортивную, общественную, административную и техническую зоны. Форма и расположение здания в плане обусловлены габаритами отведенного земельного участка, а также заданием заказчика в части объемно-планировочных показателей.

Здание ледовой арены функционально делится на три части:

• трибуна А, рассчитана на 1445 зрителей. В трибуне А располагаются помещения спортсменов, помещения СМИ, VIP-трибуны, медицинский блок, вспомогательные помещения, кафе зрителей и кафе с производственными помещениями, работающим на полуфабрикатах, для спортсменов;
• трибуна Б, рассчитана на 2402 зрителя. В трибуне Б располагаются помещения спортсменов, спортивные залы, вспомогательные помещения, кафе и прокат коньков;
• трибуна В, рассчитана на 1096 зрителей. В трибуне В располагаются помещения спортсменов, вспомогательные помещения, технические и технологические помещения.

Конструктивные решения

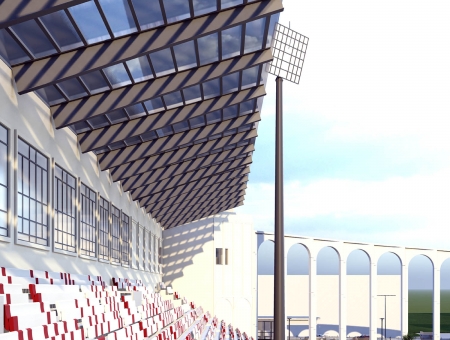

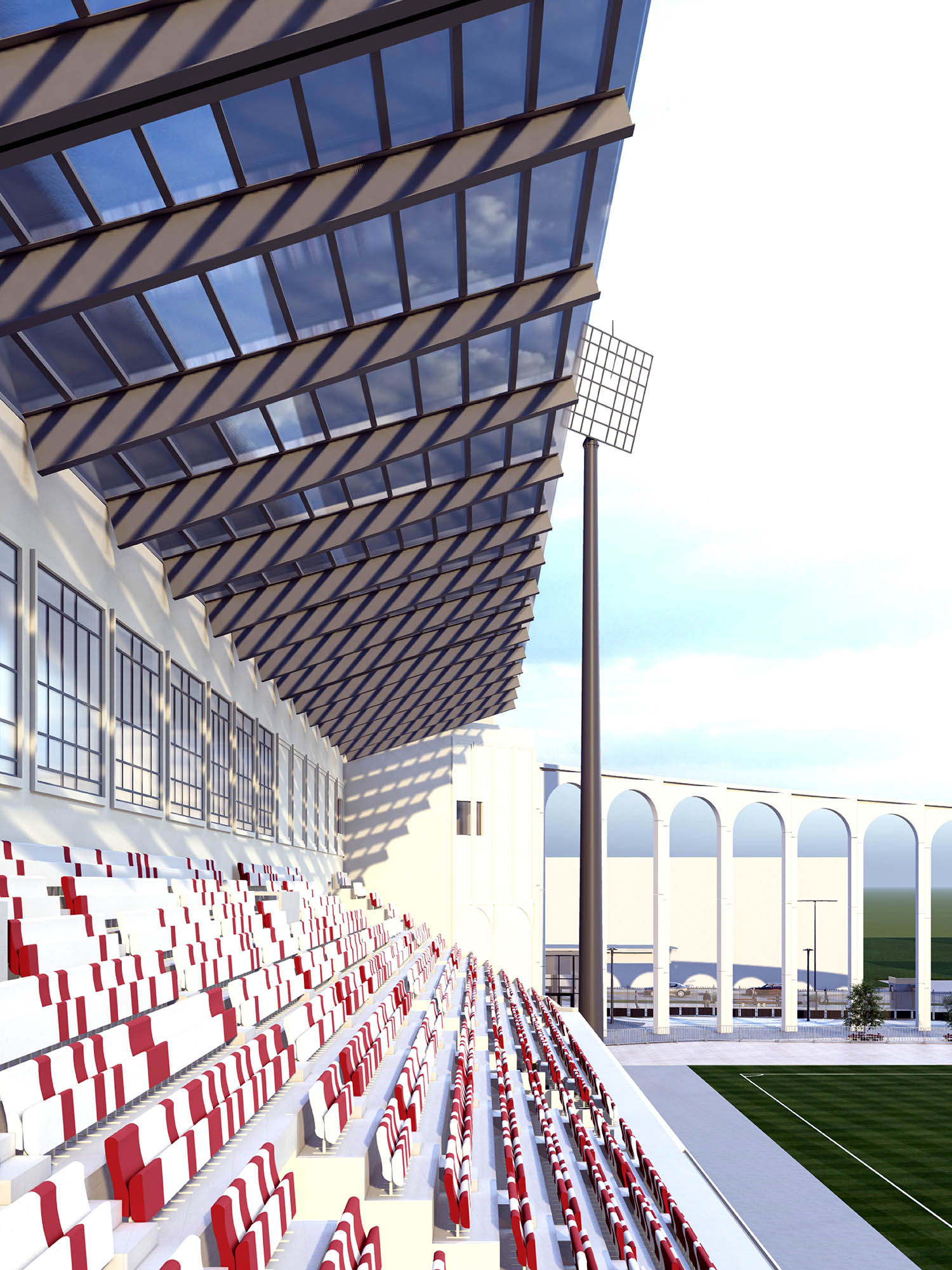

Здание выполнено в каркасном исполнении - Ж/Б монолит, с ограждающими стенами из ГЗБ с минераловатным утеплителем, оштукатуренным по сетке. Внутренние перегородки выполнены из кирпича и ГЗБ. Основная кровля - плоская, совмещенная, утепленная, с внутренним водостоком, основание кровли - профлист по металлическому каркасу. Навесы над трибунами - металлические консольные фермы, с покрытием светопрозрачным материалом по металлической обрешетке.

Инженерно-техническое обеспечение

Арена по назначению относится к спортивным сооружениям с трибунами, с расчётным числом посадочных мест для посетителей в закрытых помещениях с круглогодичным режимом работы.

Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

В границах изысканий рельеф изменяется от 351,70 м до 364,50 м Балтийской системы высот. Перепад высот составляет – 6,77 м.

Источником водоснабжения для объекта проектирования служат внутриквартальные городские сети водоснабжения. Предусматривается система внутреннего водоснабжения блочно-модульной котельной, установленной тепловой определенной мощностью на объекте «Ледовая арена «Уральский трубник» в городе Первоуральске».

В качестве источника теплоснабжения служат проектируемые внутриквартальные тепловые сети, присоединение здания осуществляется через индивидуальный тепловой пункт (ИТП), расположенный в помещении ИТП в трибуне В.

Схема подключения систем отопления независимая, с установкой теплообменников в ИТП. Схема подключения систем теплоснабжения независимая, с установкой теплообменников в ИТП.
