Описание
Архитектурное решение: Артур Лотарев / Новосибирск
Конструктивное решение: Дмитрий Колесников / Новосибирск

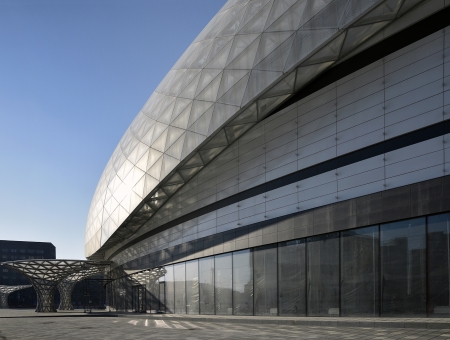

Конструкции состоят из 4 528 стеклянных треугольников с нанесенными рисунками. Размеры и рисунки не повторяются.
Начало проектирования: август 2016 год
Начало производства: сентябрь 2016 год

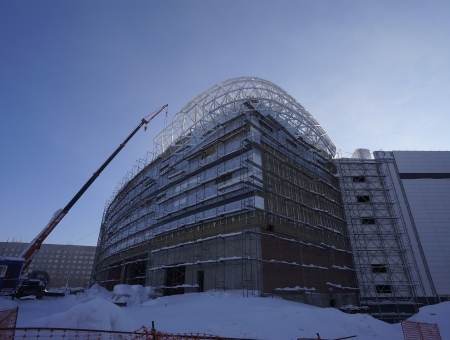

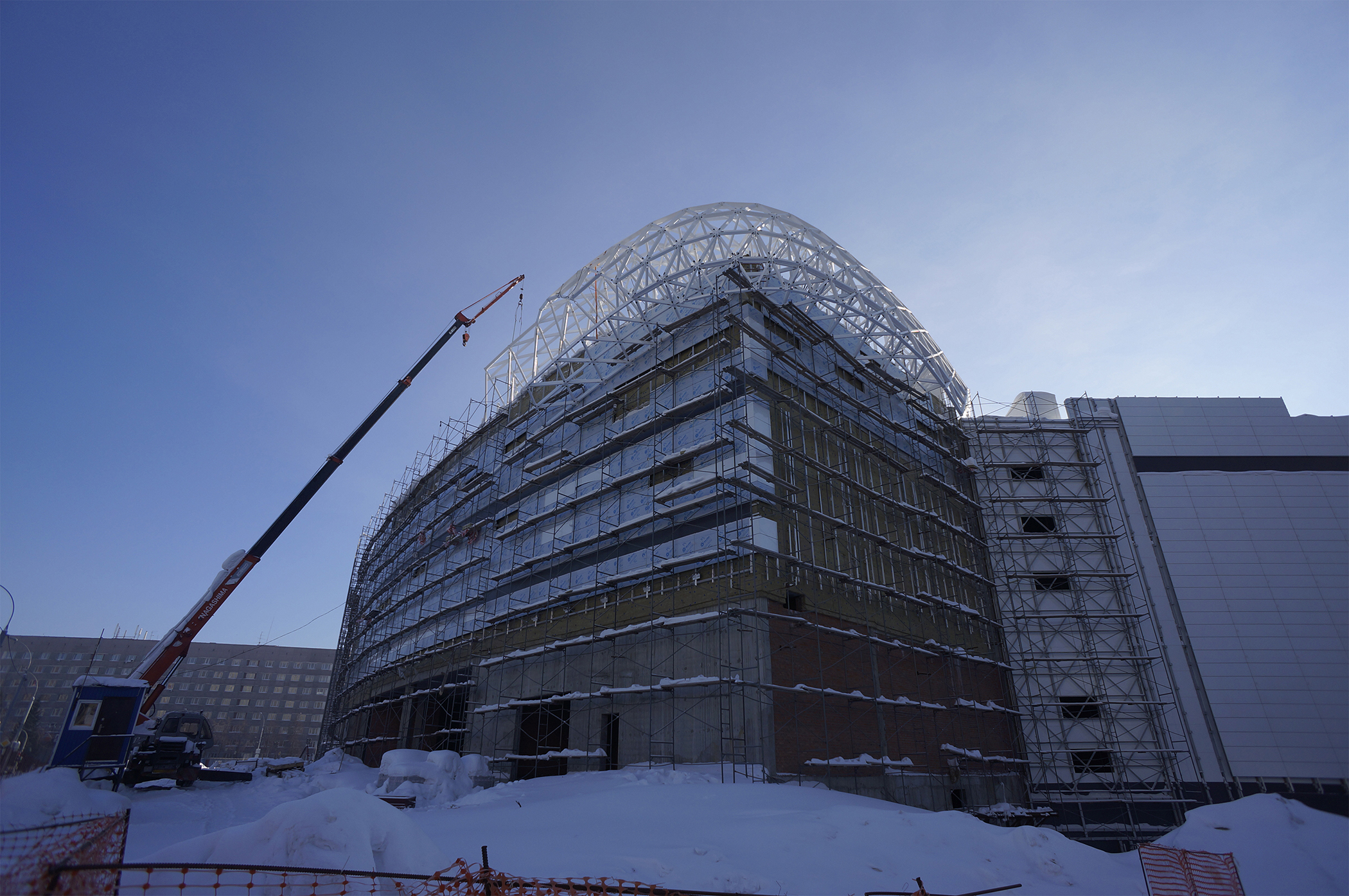

Начало монтажа: декабрь 2016 год
Окончание монтажа: август 2018 год
Генподрядчик - ООО «Алекс»

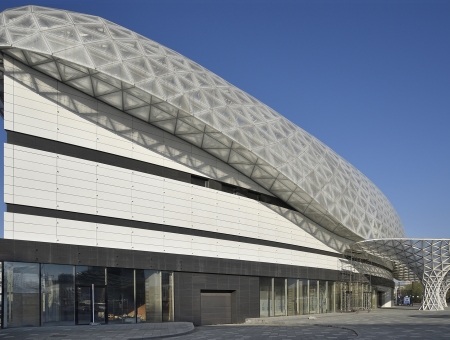

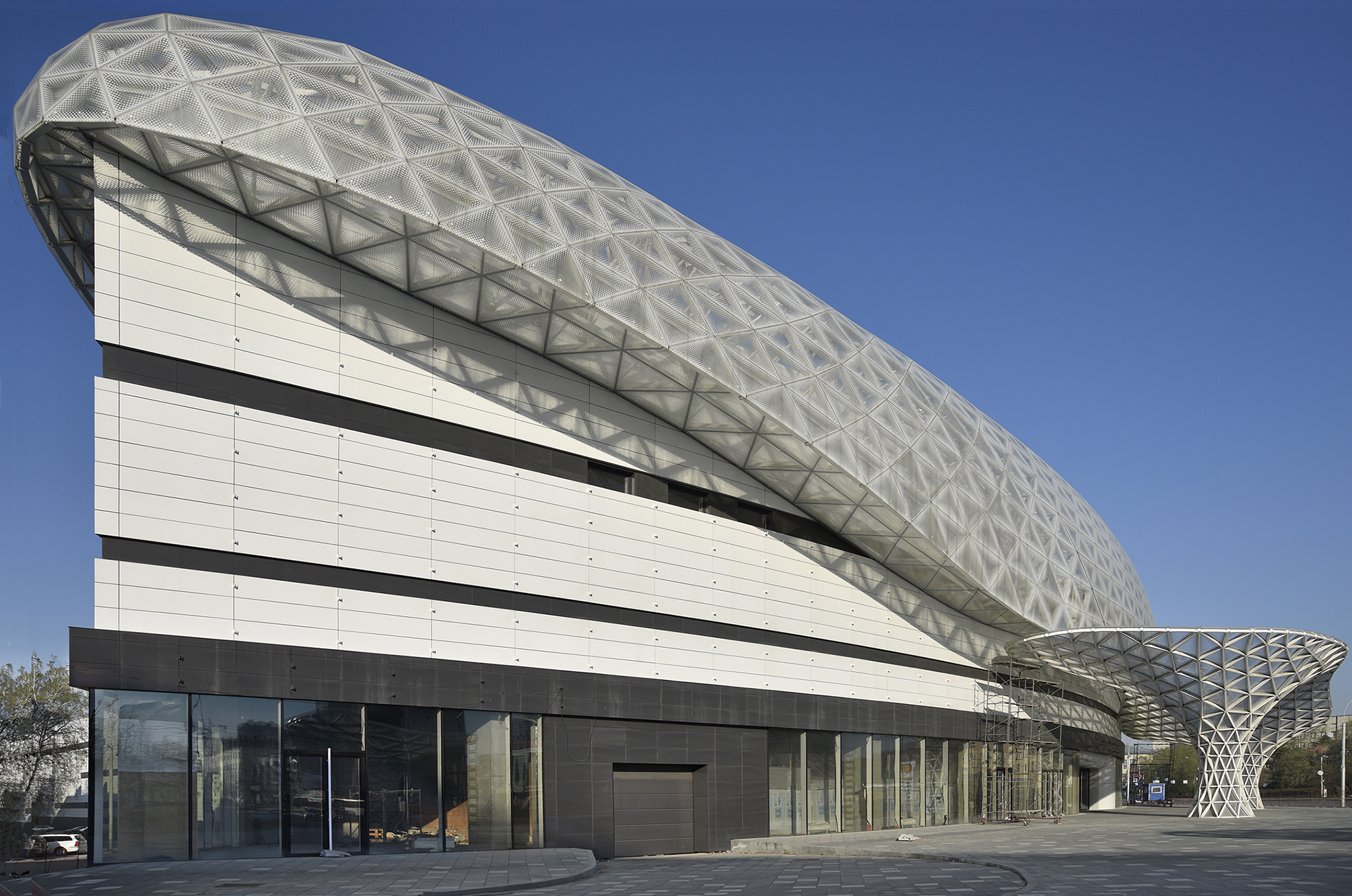

Подрядчик на структурную металлоконструкцию 3-х фонарей, декоративного фасада (облако), декоративного оформление входной группы (главный гриб-козырек, отдельно стоящий гриб-козырек) - ООО «Футурис»

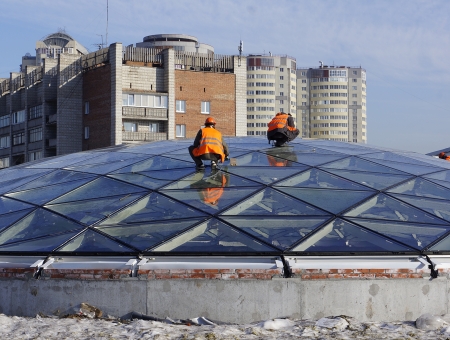

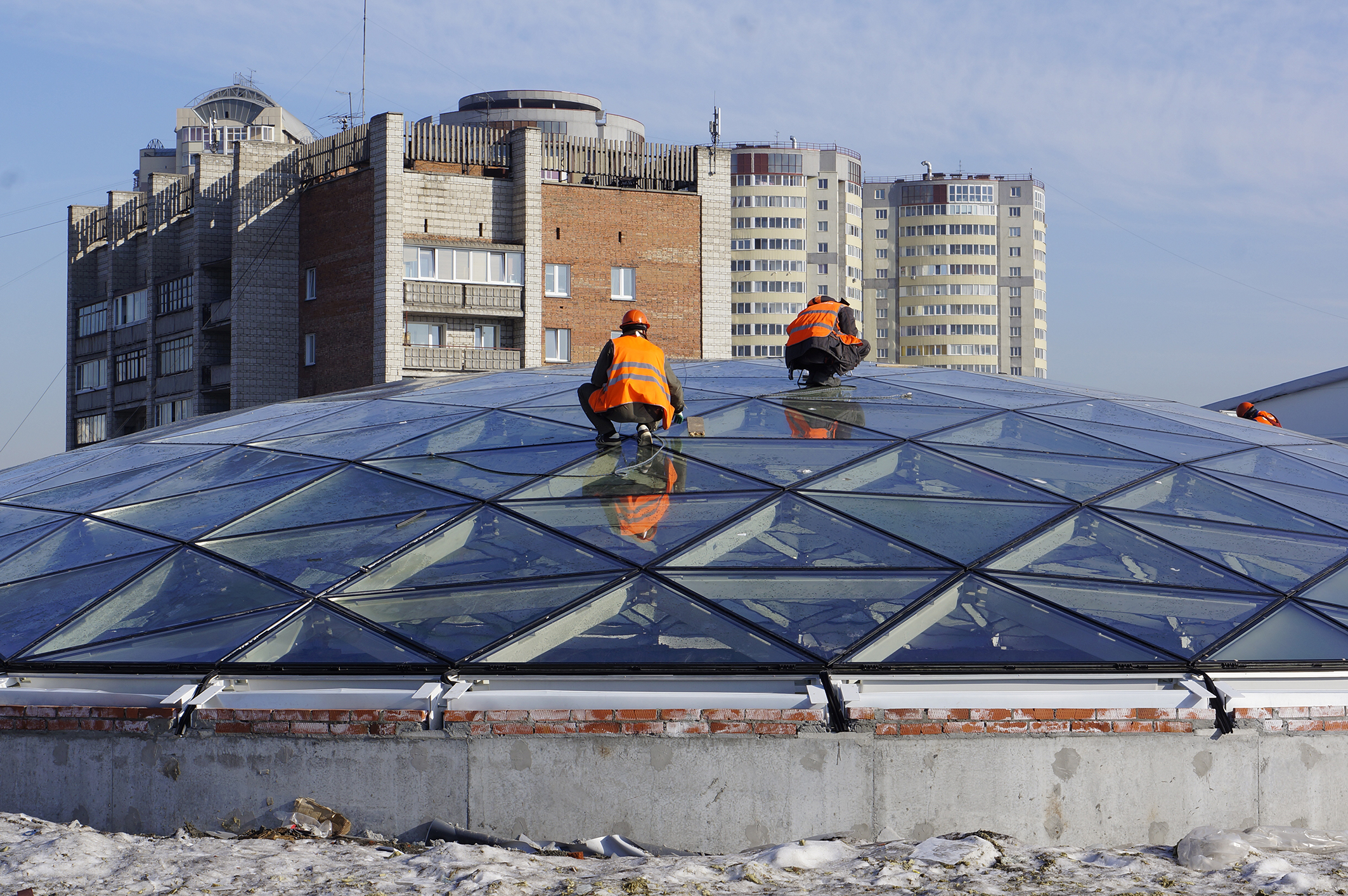

Подрядчик на остекление - ООО «Сибирские фасады»
Общая площадь поверхности сетки - 7 360 м2
Общая металлоёмкость - 440 тонн

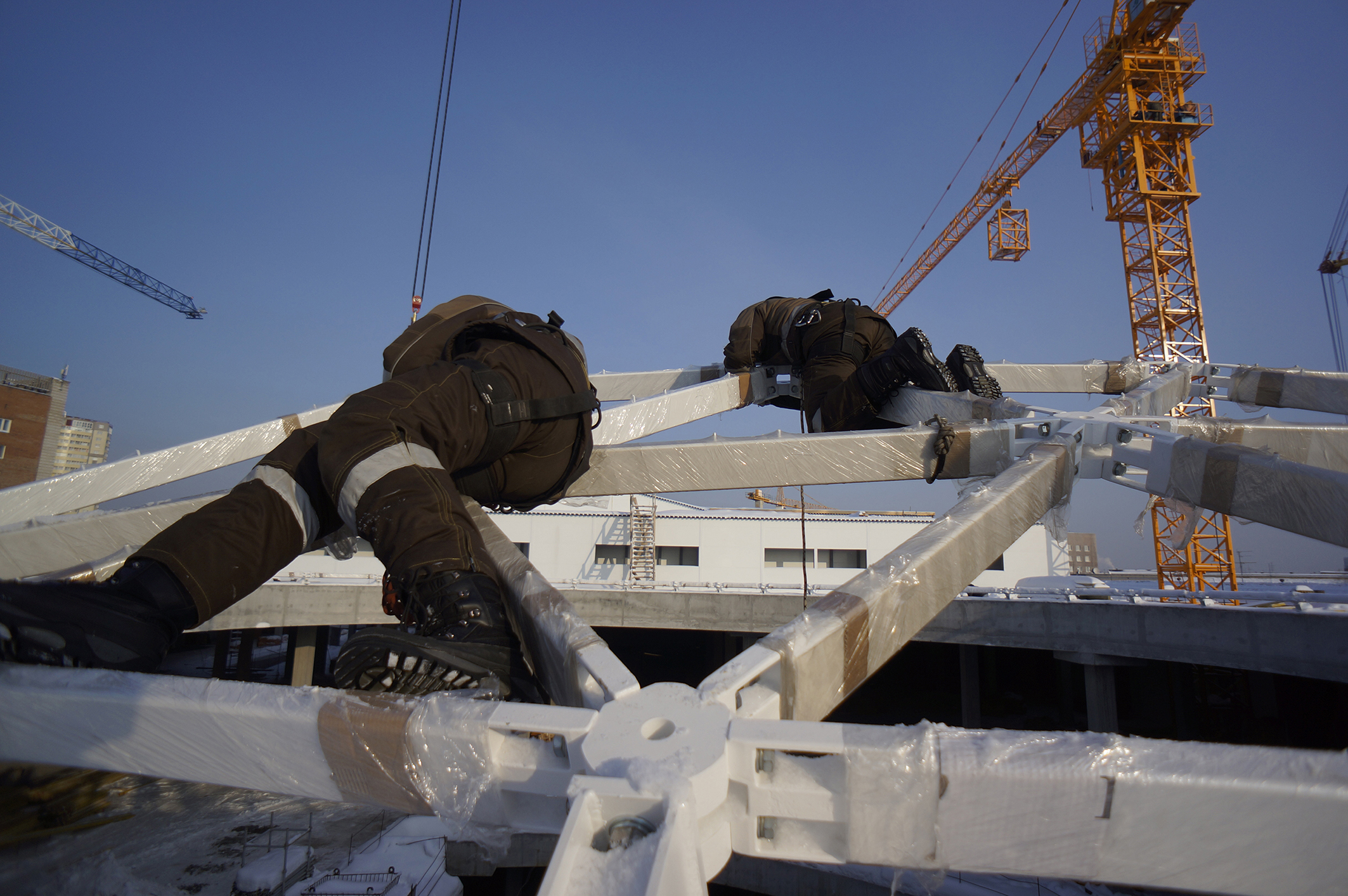

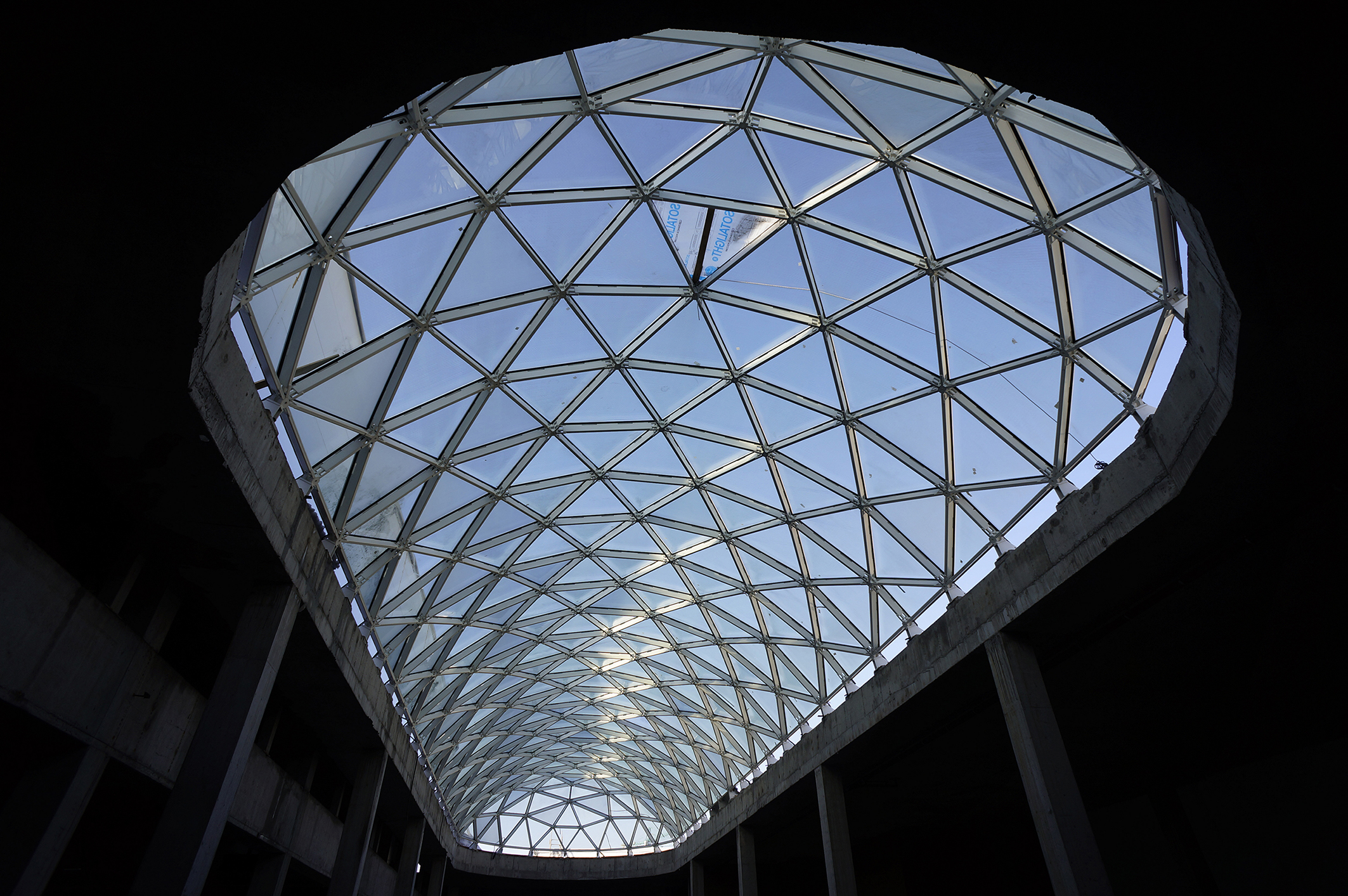

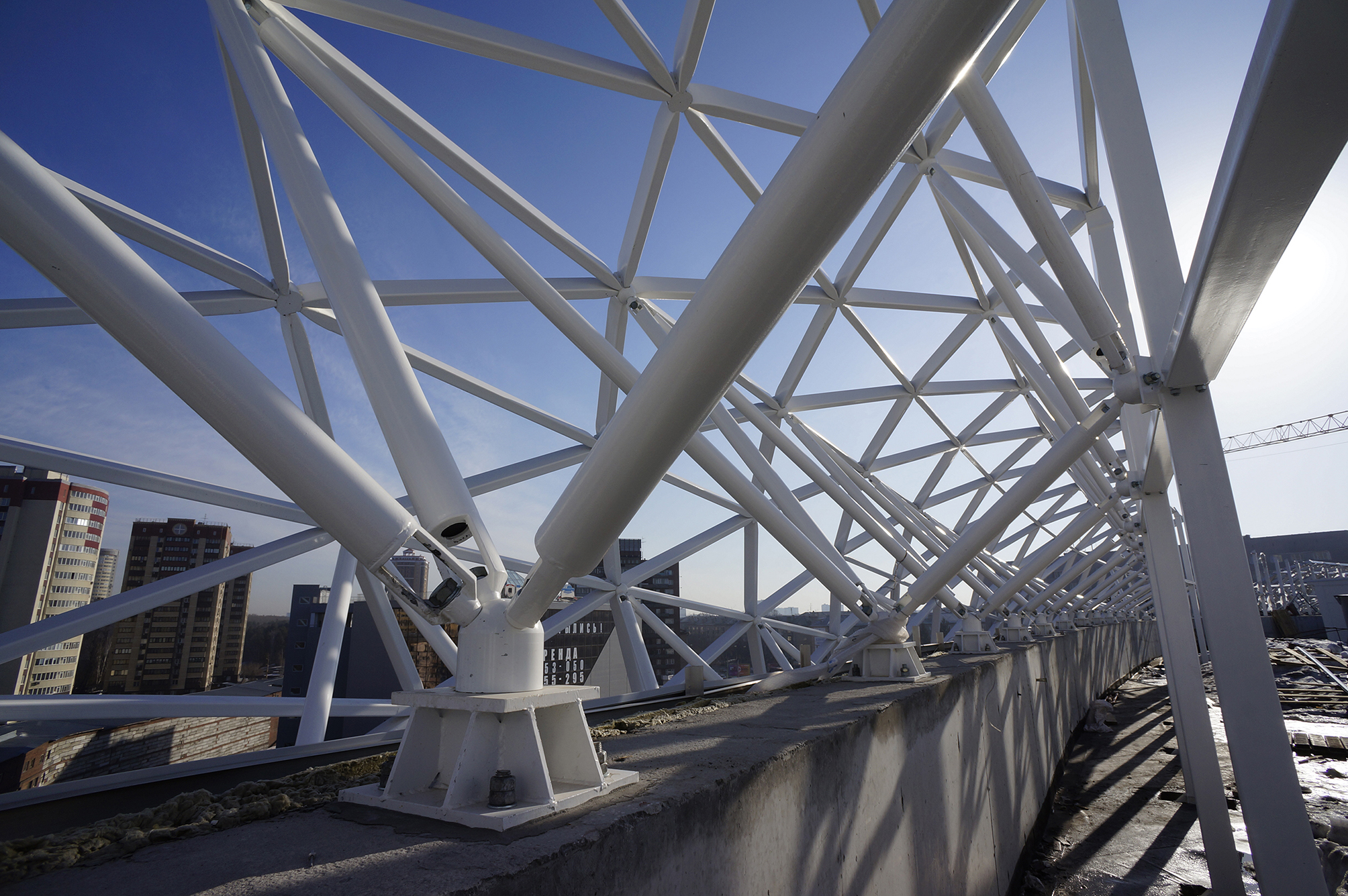

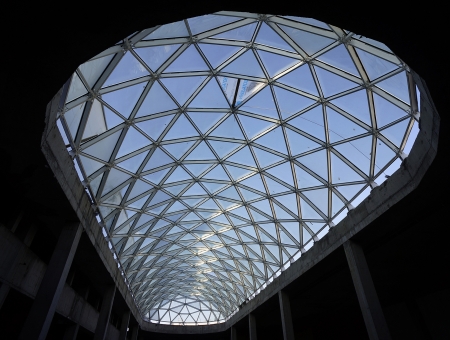

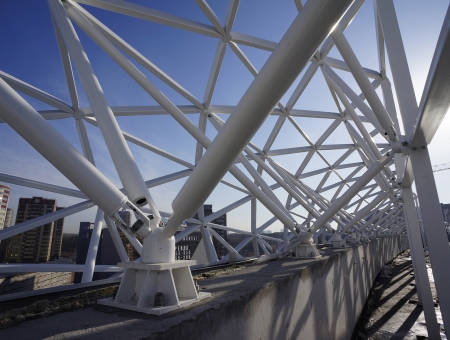

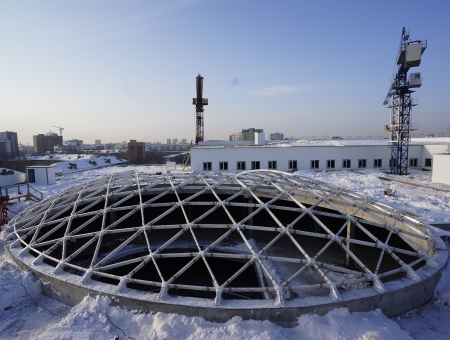

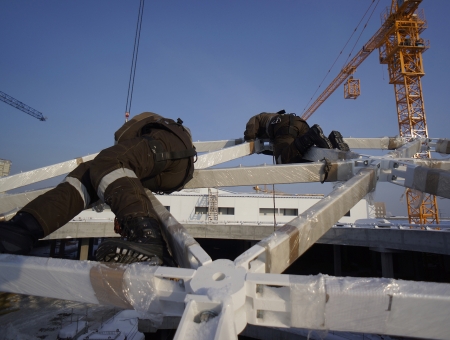

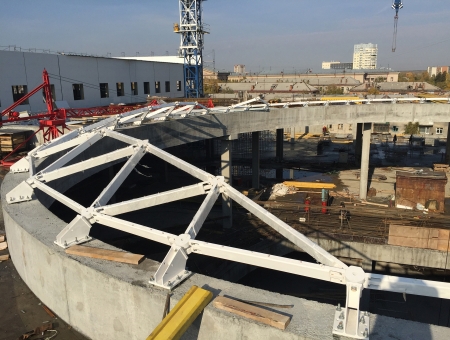

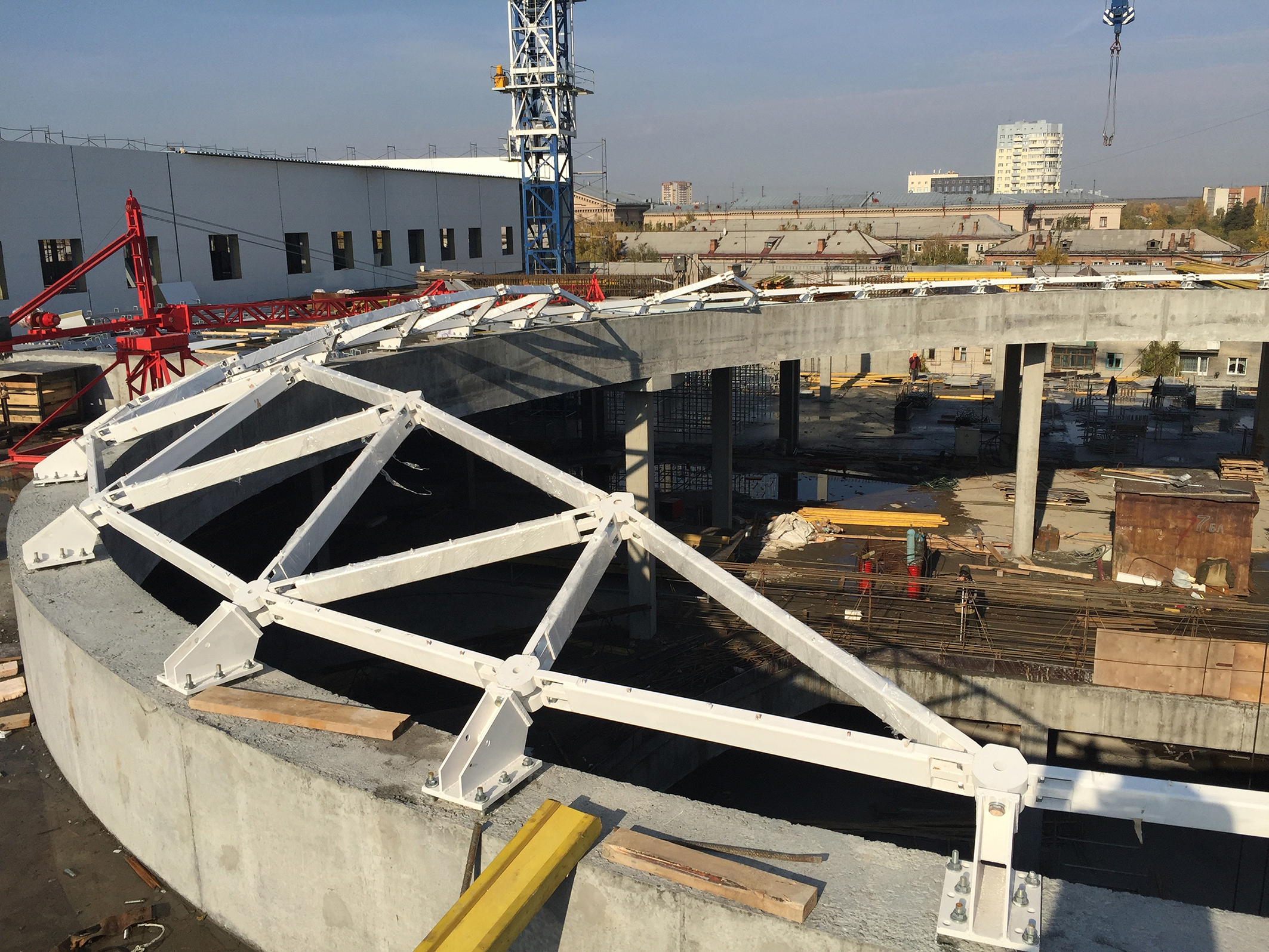

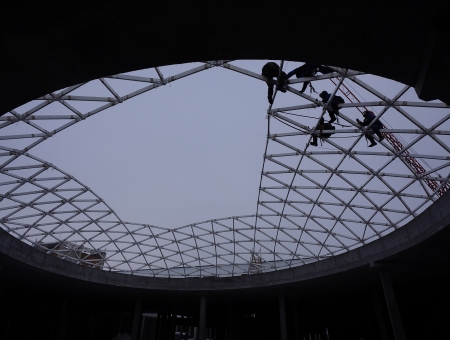

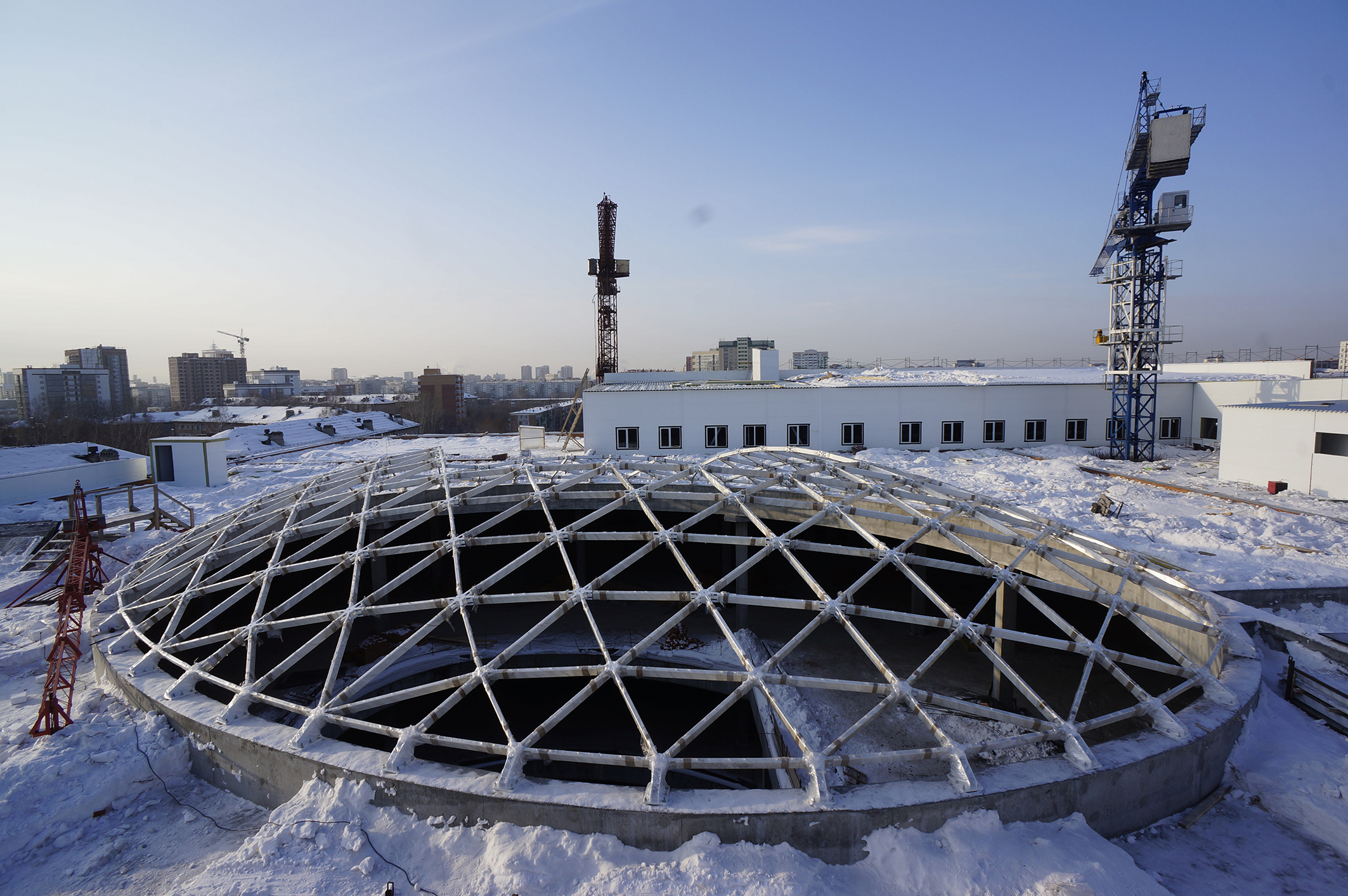

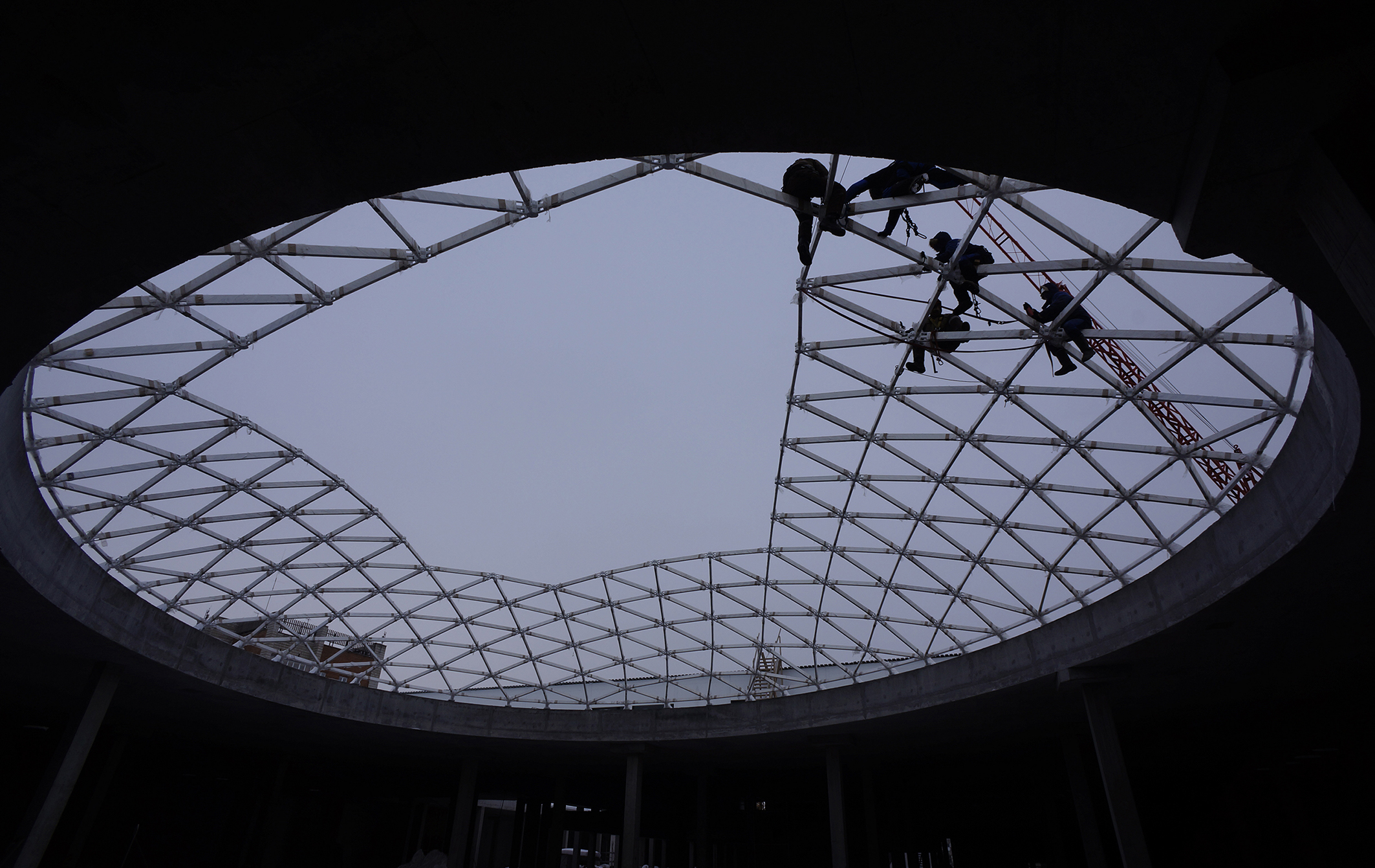

Сетка 3-х фонарей из профильной трубы 140х60х5 сталь 09Г2с. Наконечники из стали 345 высокоточное литье. Узловой элемент из 2-х шайб сталь 40х с последующей закалкой до 65 единиц. Болты высокопрочные 10.9 по ГОСТ 22353-77 и ГОСТ Р 52644-2006

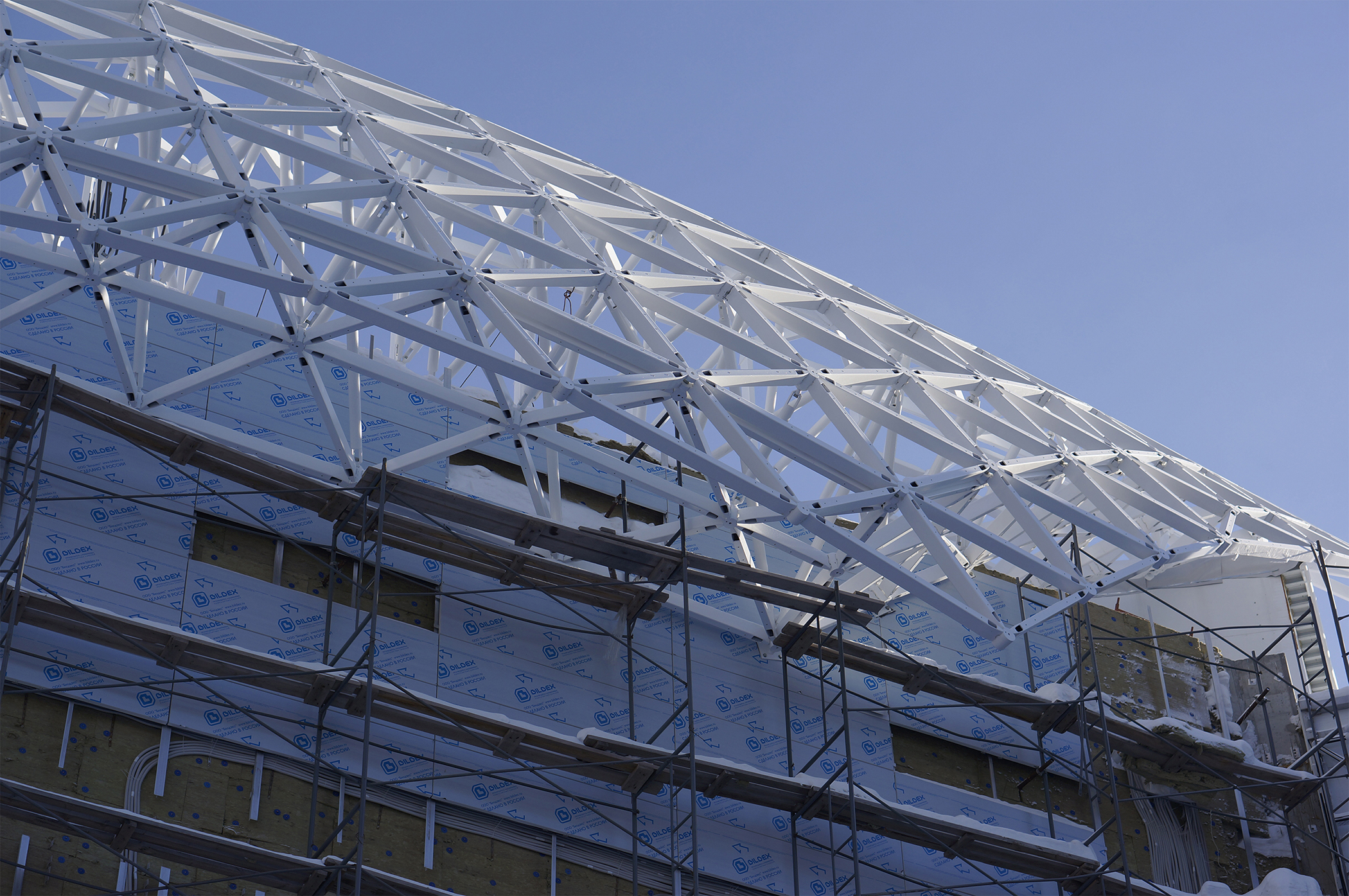

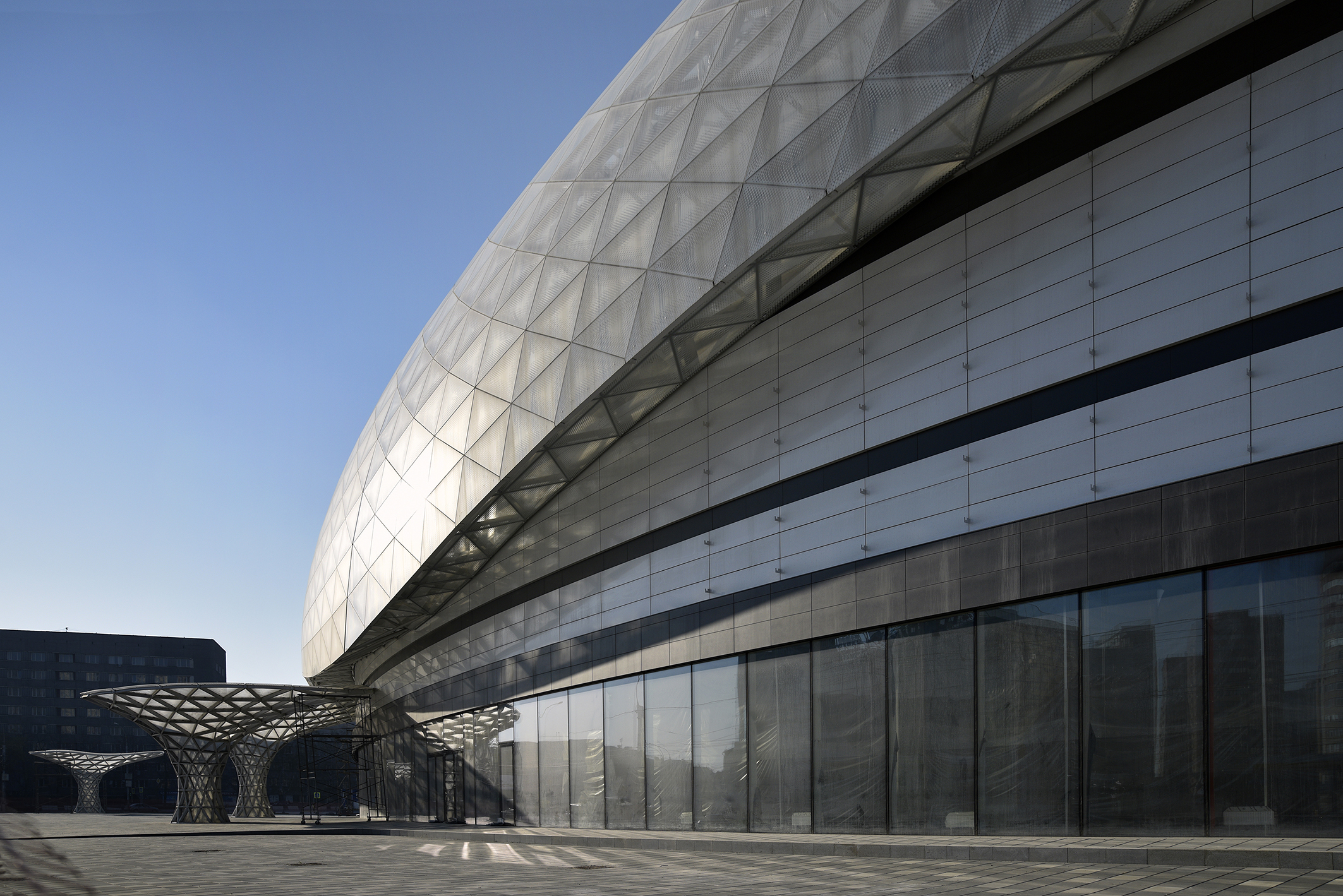

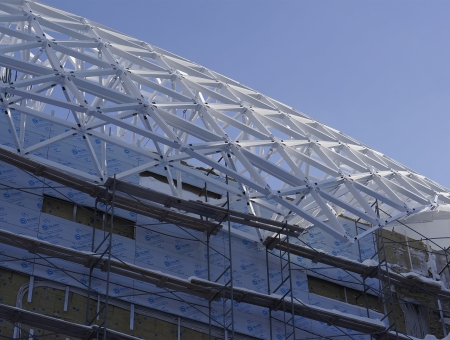

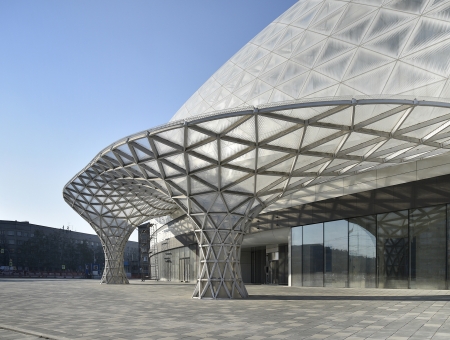

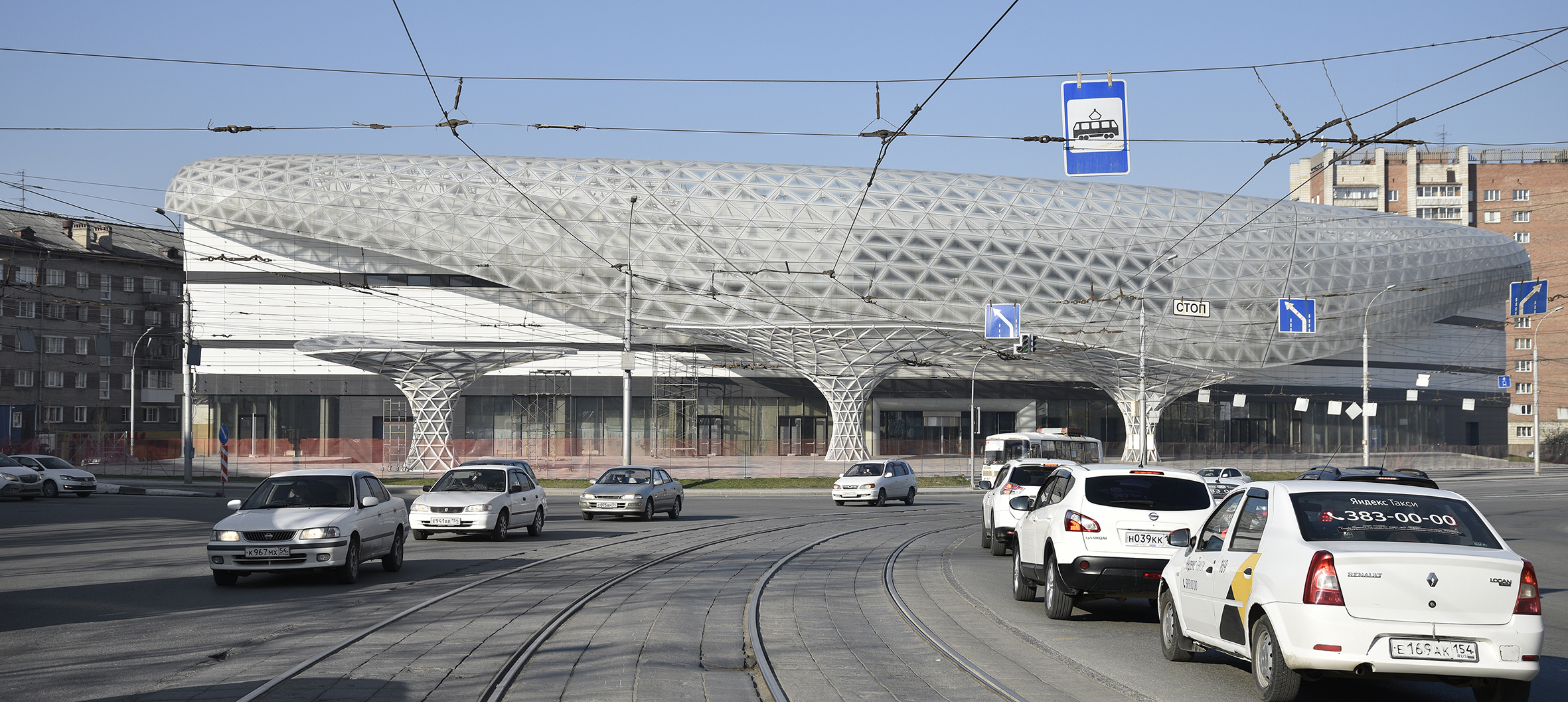

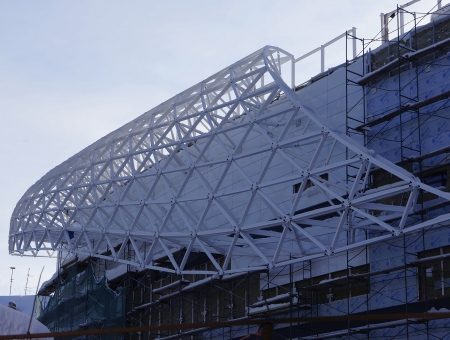

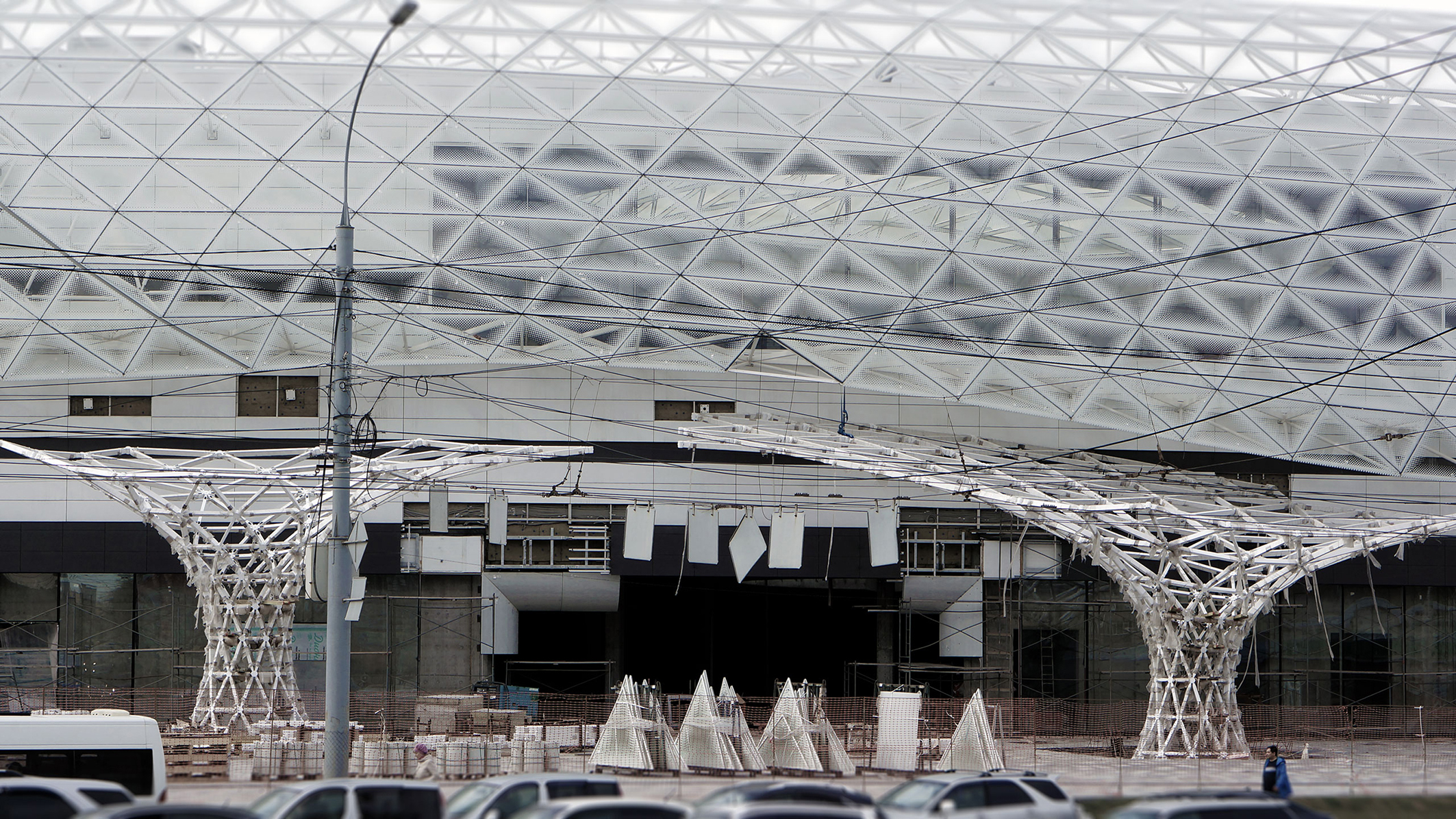

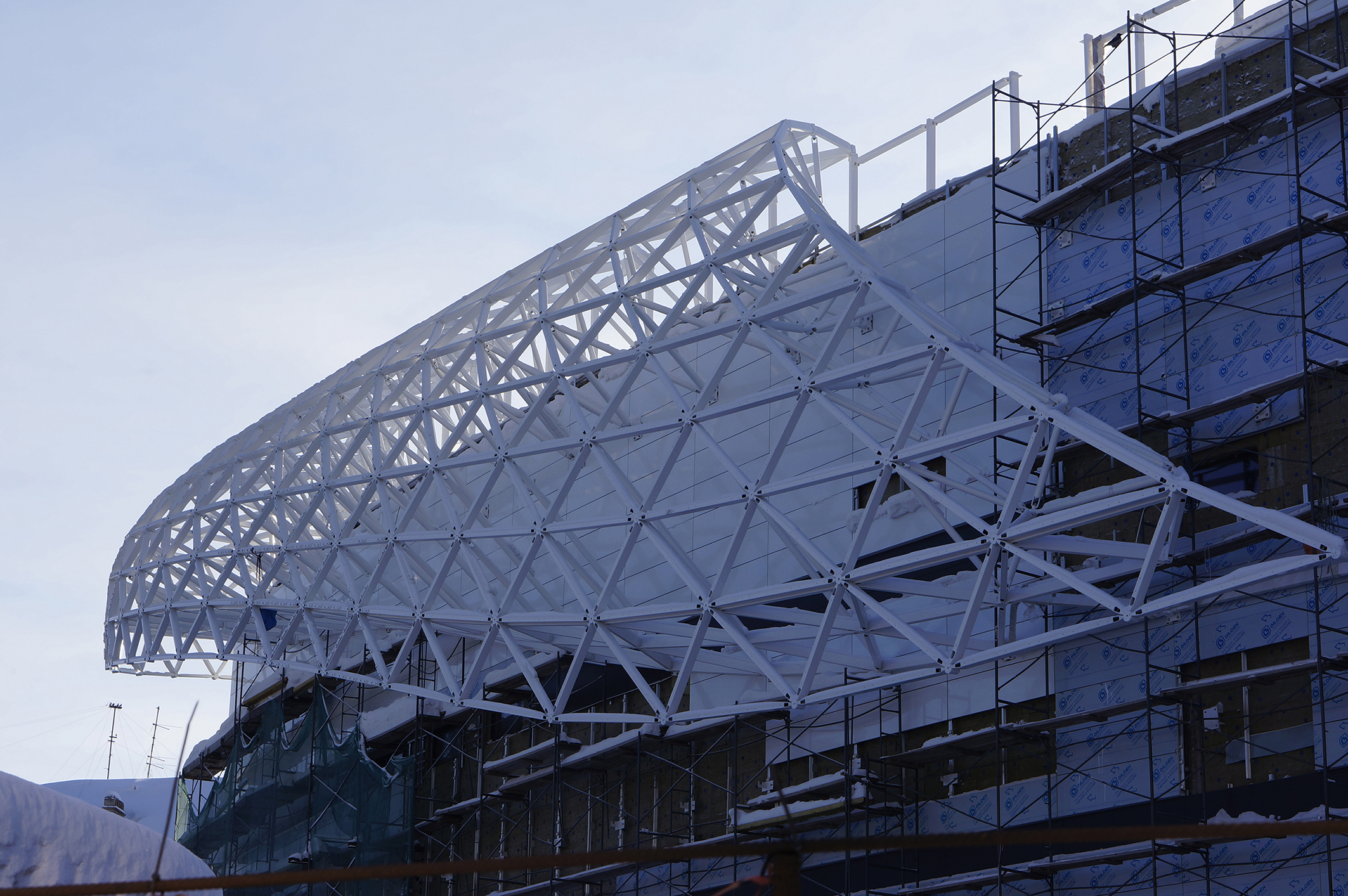

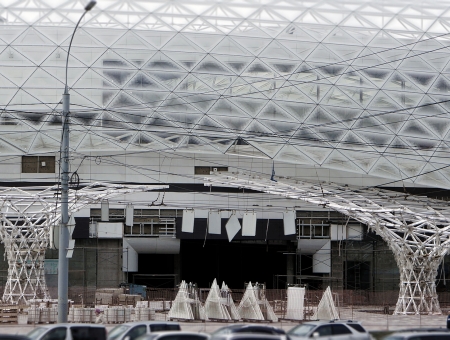

Сетка декоративного фасада и входных грибов из профильной трубы 160х80х5 сталь 09Г2с. Поддерживающие связи из трубы 108х5 стал 09Г2с. Наконечники из стали 345 высокоточное литье. Узловой элемент из одной или 2-х шайб сталь 40х с последующей закалкой до 65 единиц. Болты высокопрочные 10.9 по ГОСТ 22353-77 и ГОСТ Р 52644-2006.
Производство Наконечников - Бийск
Производство Узловых элементов - Екатеринбург
Производство Стержневых элементов, опорных элементов - Новосибирск
